漏电保护断路器不能合闸的原因分析

　　某机械加工作坊，有一台车床、一台钻床、～台砂轮机。这个小加工作坊的供电由一个63A带漏电保护的三相空气开关供电。以前这个小作坊照明，只是利用车床上的AC380V/36V变压器供电，供电一直正常。后来，在作坊加装了两盏AC220V 30W日光灯，结果一合总断路器即瞬间跳闸，机床无法工作。是什么原因致使增装两盏日光灯，就导致总断路器合闸即跳呢？
　　

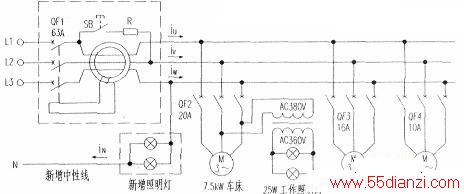

　　机加工作坊供电系统图如附图所示。
　　
　　曝光灯是后加装的，加装后即导致QF1合不上闸。
　　
　　加装照明灯前，这个系统的负荷是三相负荷，不使用中性线。加装两盏30W日光灯后，系统负荷就既有三棺负荷也有单相负荷，所以加装后必须使用中性线N。
　　
　　加装照明灯后合不上闸原因分析：
　　
　　三相漏电保护器工作原理是：当负载侧不发生漏电时．Iu+lv+lw=0。零序互感器二次侧副边线圈没有感应电压，漏电保护开关不动作。当负载侧发生漏电时．Iu+lv+Iw≠O，零序电流互感器二次侧副边线圈感应出电压，脱扣器得电，三相漏电保护断路器跳闸。改装前，该机加工作坊能正常供电，说明负载侧的电动机、变压器、线路没有漏电。
　　
　　为什么加装2盏日光灯，会导致总漏电保护断路器合闸即跳呢？
　　
　　加装前，系统中没有使用TN-C供电系统中的中性线，加装后，系统中使用了中性线N。由于QF1带漏电保护的断路器是三极断路器，使用的中性线N不能接入到开关中，带漏电保护的断路器QFI内的零序电流互感器不能检测中性线N流出的电流。也就是说，漏电保护开关QFI检测不到2盏目光灯流出的中性线N的电流。相当于漏电流为日光灯工作电流：
　　
　　IN=30/220x2=273mA漏电保护开关QF1的动作电流为30mA．动作时间为0.1s。中性线漏去的电流为动作电流的9倍，这是QFI合闸即跳的根本原因。
　　
　　解决方法有两个：
　　
　　(1)更换QF1，把QF换成带中性线N的四极漏电保护开关。安装时，中性线N要进出四极开关的N接线桩。这种方法简单。
　　
　　(2)把QF1换成不带漏电保护的断路器。把供电系统改成TN-C-S供电系统。方法：将进线中N线做接地，接地电阻4Ω以内。从N线接地处再引出PE线，作电动机的接地线。这种方法投资较大。
