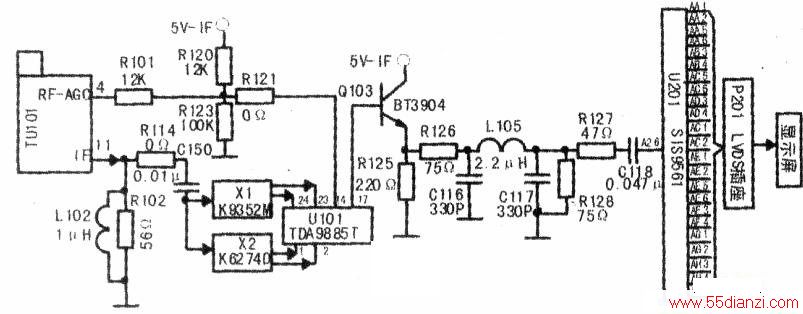

该机芯的TV信号通道（见下图）是：从高频头TU101的⑩脚输出全电视中频信号，经R114、C150后分别进入声表面滤波器X2(K6274D)、X1(K9352M)，由X2、X1分别分离出图像、伴音中频信号，再被分别送入中频信号放大及解调集成块U101 (TDA9885T)的①、②脚及23、24脚，再由U101内部进行中频放大、AGC控制、检波等一系列处理后，图像信号从⑩脚输出，经Q103放大和阻抗变换及R125、R126分压、C330、L105、C117滤波．R128、R127再次分压后，通过C118送入主控芯片U201的TV信号输入端(A26)． U201内部的信号选择开关选择后，再对图像信号进行解调和视频编码等数字化处理，从U201的AA1、AA2、AA5、AA6、AB3、AB4、AC51AC6、AD3、AD4、AC1、AC2、AE1、AE2、AE5、AE6、AF3、AF4、AG1、AG2、AH3、AH4、AG5、AG6端输出LVDS信号，经插座P201送入逻辑板，再由显示屏重现图像。由故障现象分析，故障很有可能在高频头或其附属电路、中频信号处理、主控芯片内部信号切换等电路。于是决定从高频头的中频输出端11脚开始查起。用缝衣针从高频头中频信号输出端注入干扰信号，屏幕有杂波反应，看来问题在高频头或其附属电路。查高频头⑤脚+5V供电，⑥、⑦脚总线电压均正常，但④脚RF-AGC电压却为零（正常应为4.5V左右），于是顺藤摸瓜，终于查出是分压电阻R120(12kΩ)开路，更换后试机，高频头④脚电压恢复正常，故障排除。
