拆开机壳,只见高庄帽已经换新,可能是显像管老化或加速电压变低,或灯丝电压变低。

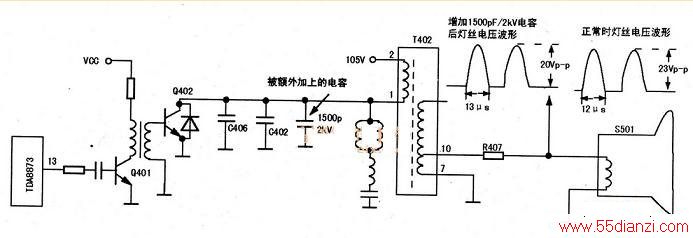

测+B为105V,正常。给显像管灯丝外加电源。测三个阴极发射能力均正常,再看行输出变压器上的加速极旋钮和聚焦旋钮原封未动。用示波器测得灯丝波形如下图所示。波形周期为64μs(A常),波形幅度为20Vp-p(偏低,正常应在23V-p以上),逆程时间为13μs(不正常,正常时应为12μS),比正常时多1μs。既然灯丝电压波形的幅度降低,同时逆程时间变大,很有可能是行逆程电容、行S校正电容、行偏转线圈出问题。仔细检查,发现电路板背面额外焊有一只1500pF/2kV行逆程电容,将这只电容去掉,通电试机,画面+分鲜艳,故障排除,但高压帽周边有“嘶嘶”放电声。将高压帽取下,发现高压金属钩附近很脏,用酒精清洗后烘干,然后涂上硅橡胶,安上高压帽,再通电试机,高压帽不再放电,一切正常。此时再测灯丝电压波形,波形幅度为23Vp-p,逆程时间恢复为12μs、均为正常值,故障已经彻底排除。
