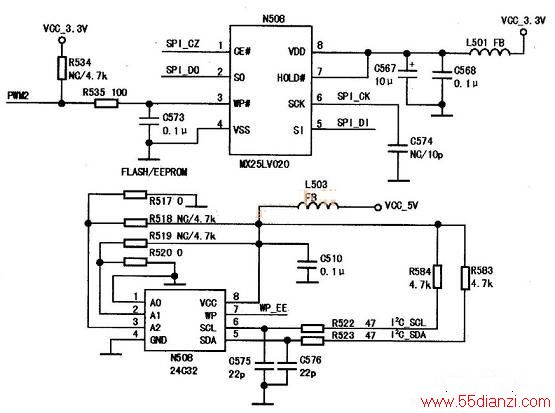

根据故障现象分析,怀疑存储器电路有问题。该机FLASH采用NX25LVO20(N506)、EEPROM采用24C32(N508),如下图所示。
检查存储器电路测得N508的⑥脚(SCL )电压为2.4V,而正常值应为4.9V。检查⑥脚外接元件未发现异常,怀疑该条线路存在漏电现象。经过检查,发现漏电点在插座XS502的②脚(SCL)与电阻R522这段线路中。用刀片断开这段线路的铜箔,分别用导线将R185、R554与R522接通,试机故障排除。
