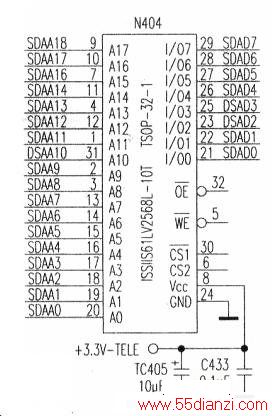

根据故障现象判断LCD屏有问题。测LCD屏连接线XS503③~⑥脚电压3.3V基本正常,更换连接线后故障依旧。检查遥控和面板待机键均无作用,怀疑CPU没有正常工作或N404供电有问题。因此,首先检测CPU电源输入电压,发现电压不稳定,当触摸CPU电路板时,输入电压又恢复正常,仔细检查CPU电源输入电路焊点,发现有一处虚焊,重新补焊后,故障依旧。随后检测N404⑧脚,发现3.3V电压仅为0.1V,检查其外围阻容件TC405(10μF)、C433(0.1μF),发现TC405电容器干枯,呈短路状态,更换TC405后,一切恢复正常,故障排除。详见下图所示。
