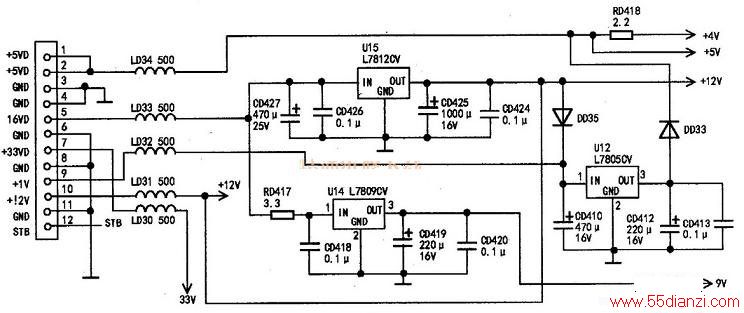

由于机器自动关机，决定取消自动关机电路，使电路强制工作。测数字板各路供电：3.3V大约为2.6V、1.8V大约为1.2V、5V只有3V，但主电源输出的电压正常，由此分析应该是数字板有故障。测量U12K7805）的输出电压由开机时的5V逐渐下降到3V，手摸U12热得发烫，更换后故障依旧。分析电路，该机数字板需要的5V电压由电源＋5VD直接供给，此电压在经过LD34后降为3V。测量LD34的阻值．发现已经开路。更换LD34，＋5V恢复正常，故障排除。这部分电路如下图所示。
