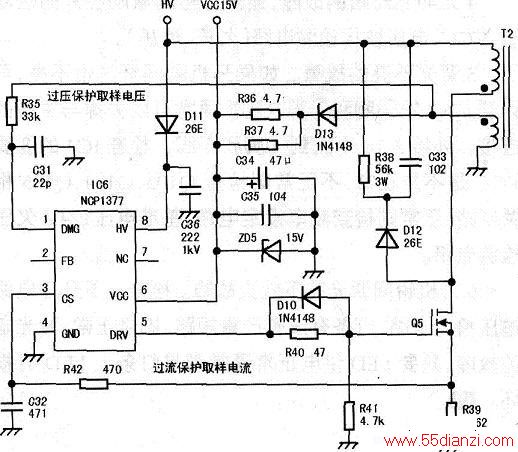

此机加电数秒钟后即自动关机，在故障出现时测电源板12V输出端无电压(OV），判断12V电源电路有故障。该机12V电源是以IC6( NCP1377)为核心构成，更换NCP1377后故障依旧。检测IC6集成块⑥脚电压为OV，检查IC6外围元器件，发现R42、R39、Q5损坏，导致IC6烧毁。更换IC6及R42、R39、Q5后开机，机器恢复正常，故障排除，相关电路见下图。开关电源中开关管过流检测电阻损坏，通常会导致振荡IC的损坏和电源保险管的失效。开关管替换要使用同型号，或规格高于本电源的开关管才能保证电路稳定工作。
