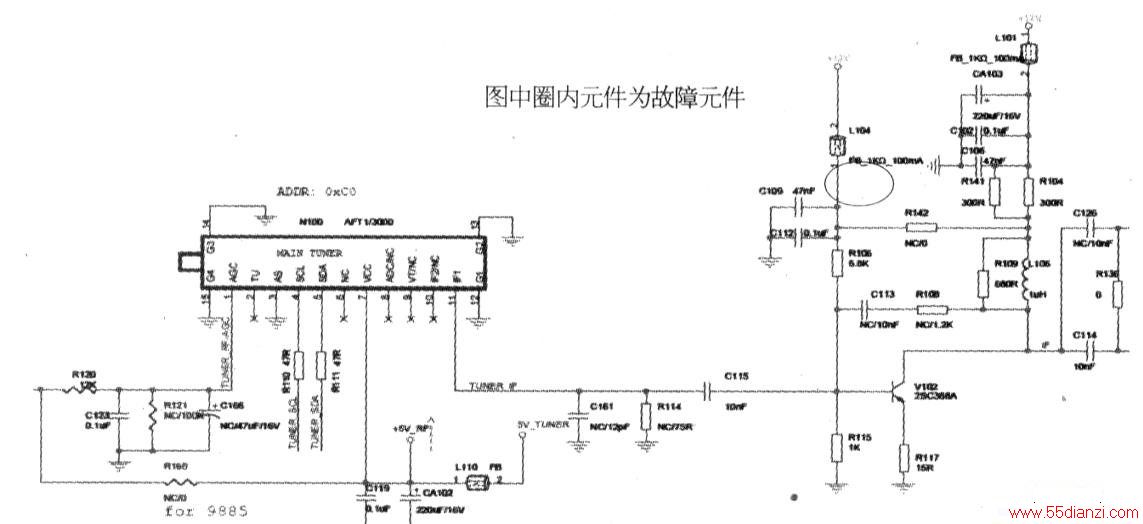

此板为送修板。拿到板子外观检查,高频头已经换过,也就不再怀疑此部分电路。上机试机,和故障单上写的一样是收不到台,但是仔细观察发现雪花点有点暗,并且不会随插入天线有干扰反应。有雪花点可以判断中放电路基本上没有问题。高频头也已经换过,只有怀疑预中放电路没有正常工作。测量预中放管v103电压,发现基极和发射极电压都是ov.集电极电压12V,明显是预中放管V102没有工作造成的故障。断电测量V102各极间电阻值正常。在图纸上查询V102基极的上偏置电阻值是6.8K(参见附图),在线测量此电阻值有20多干欧(即使在路测量阻值一般是会小于本身阻值而不会大于本身阻值)。将此电阻拆下测量阻值已经无穷大(开路)。将此电阻按照图纸上标注更换,开机测量V102电压,基极1.1V,发射极0.4V,集电极11V,处于正常工作电压。观察屏幕上雪花点比原来亮了许多,并且有闪动。插上天线试机收台一切恢复正常。
