此机在TV状态下加入信号搜台的时候有雪花点,就是搜不到台。其他AV、DVD信源下图声正常。初步判断故障应该出在高频信号处理单元。
首先检测了高频头的引脚电压(BT:33V)。(VC:5V)正常。(总线SDA、SCL电压也正常),高频头正常工作的条件已经具备,所以怀疑高频头坏了,更换后故障依旧。

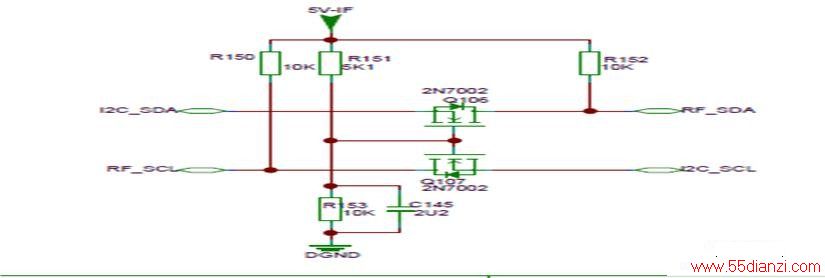

在搜台状态下测量发现此机搜台时高频头33V无变化,而正常搜台时电压是有变化的。此机总线电压是由3V经Q106、Q107放大成5V供给高频头SDA,SCL(有的高频头的总线电压是5V左右),后发现Q106、Q107钳位电压不对,发现C145漏电,更换排除故障。
