TCL王牌L42P11FB(MS06S机芯)液晶彩电图像正常,不定时出现伴音异常

TCL王牌L42P11FB(MS06S机芯)液晶彩电图像正常,不定时出现伴音异常

点击数:7875 次   录入时间:03-04 11:55:44   整理:http://www.55dianzi.com   声音问题

  刚开机时,该机声音正常,约半小时后,有时声音会突然增大,好像声音已调到最大,但这时只有一只喇叭响,再过一会儿就没有声音。

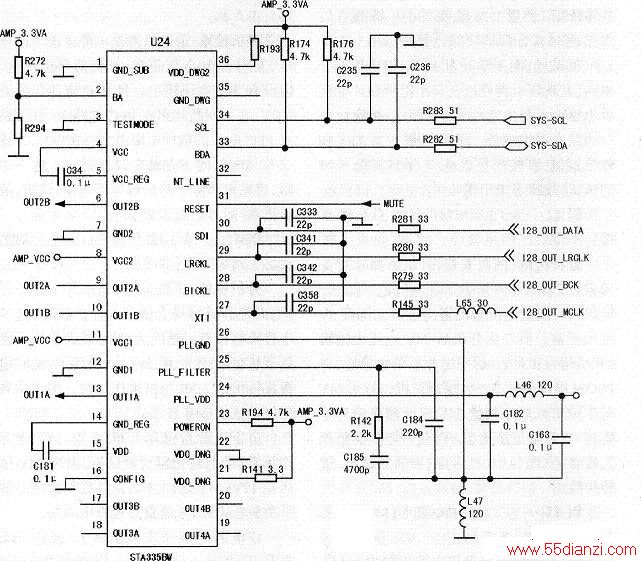

  该机伴音电路采用D类功放STA335BW( U24),如下图所示,其输入信号也为数字信号,即左右时钟信号、位时钟、数字信号和主时钟信号。根据故障现象分析,故障部位应在伴音末级功放电路中,并不在前级的伴音信号处理电路中,因为在伴音信号处理电路中,译码、音量及左右均衡等状态自动改变的可能性极小。检查伴音功放及其外围电路,发现功放块U24已换过,并且有一只空脚铜箔已脱落,看来故障原因应是该功放块没有焊好。U24底部的焊盘既有接地的作用,也有散热的作用。用热风枪将U24吹下后重新焊接好后试机,伴音恢复正常。
