TCL王牌N25G6B高清彩电，伴音不正常，声音断续，失真。检查伴音集成块IC601⑩脚12V供电正常，测接两个喇叭的四个脚①、②、14、15电压都是6V，说明伴音块电压正常。用万用表测④、⑩脚电压为0.5V左右，用耳机监听④、⑩脚有正常的伴音输入，怀疑伴音块问题。
这时表笔无意点到Q603基极，喇叭发出正常的伴音。与Q603基极相连的有R623、R624两只电阻，R624-端接地。当用表笔接R624非接地端时，有正常伴音输出。于是果断拆下R624检测，其阻值已经超过500kΩ，而其色环标注为220kΩ，将其换为220kΩ电阻后，伴音恢复正常。

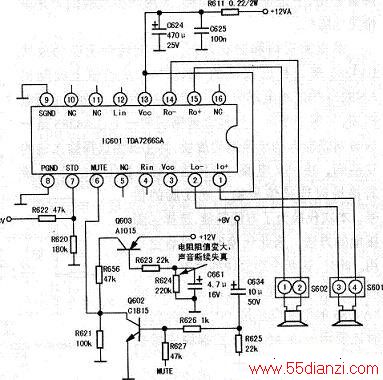

为了弄明白这个电阻为何导致伴音不正常，根据电路板标注该机属于S23机芯，查找有关资料，找到S23图纸，伴音部分电路见下图。由于R624阻值变大，在万用表内阻的作用下，Q603导通，12V经Q603的e、c极，然后经R656、R621分压加到伴音块静音控制⑥脚，使静音失去作用，这时有伴音输出。正因为R624阻值变大，使Q603处于似通非通状态，出现静音控制处于非正常状态，伴音出现断续失真。
