根据故障现象，按如下步骤对此故障进行检修：用耳机插入试听，有伴音，说明前级通道正常；检查耳机板无明显开路点，U503信号输入排阻电容无明显短路点，说明输入端口正常；检查U503供电端口③、④、21、22脚电位，发现仅为5V，远低于正常值20V，查供电电阻R524、R525电压也是5V。
检查20V供电回路，Q701是一个受控CMOS集成电路，①~③脚是源(S)极，⑤~⑧脚是漏(D)极，④脚是受控端G(栅极)；当G极为低电平时，S、D极导通，此时S、D极相当于一根导线。检查G端电位为9.8V，Q701明显处于开路状态。再查Q704的基极有高电位，说明Q704已开路损坏。用万用表检测，发现Q704的基一射极果然开路。
更换一只贴片C1815三极管后，G极电位为OV，D极电位为20V。此时插上有线电视信号，伴音恢复正常。

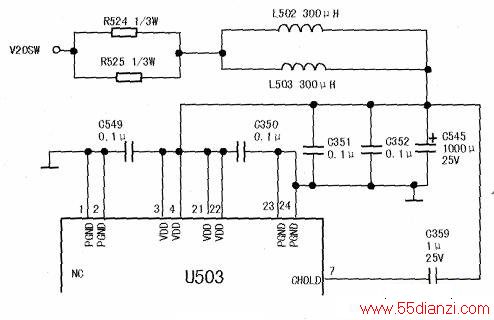

相关电路见下图。
