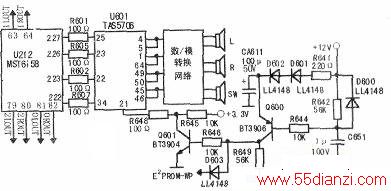

为了确定故障范围,先用遥控器将机器切换至AV1状态,输入影碟机信号,仍无声音,怀疑扬声器损坏,但经检测证明扬声器是好的,看来音频电路有故障。该机芯音频信号流程(见下图)是:各路输入主控芯片U212(MST6158)的音频信号(包括TV、AV1、AV2、YPbPr音频端子及VCA端予、HDMI端子输入的数据音频信号),经内部信号选择开关选择、音频数据解码及音效处理后,其中三路模拟音频信号2L、2R;OL、OR,1L、1R分别从U212第79、80;81、82;63、64脚输出(这部分信号未接到扬声器放大电路)。而数字音频信号从U212第222、223、226、227脚输出,经R607、R602、R605、R601送至数字功放块U601(TAS5706)的第34、22、23、25脚,经数字化处理及功率放大后,从U601的第④、⑤脚和①、64脚及49、50脚和45、46脚输出数字音频信号。该信号再经后续的数,模转换电路(这部分具体电路图3中已略去)转换成模拟音频信号后推动三路扬声器发声。注:U601为四路输出,本机芯通过数/模转换电路将其合并为三路信号输出。
在AVI状态下用示波器检查U601的第34、22、23、25脚有音频数据信号波形输入,看来故障在U601的供电、音频输出、总线、静音电路或U601本身。于是,查U601相关引脚的+12V、+3.3V供电正常,再查输出端却没有信号波形输出。然后查U601第28、29脚总线端,也有约+3.0V电压,据此分析,故障应在U601本身或外设的开供机静音电路。测U601静音控制第21脚始终为低电平,看来故障极有可能在开,关机静音控制电路。该机芯开,关机静音控制电路原理是:开机时,+12V电压经R641、D601、D602对电容CA611充电,当达到使Q600导通电压时,Q600导通一Q600的c极为高电平一经R646使Q601导通一经R648使U601(21)脚为低电平一消除开机噪声。
随着开机过程结束,经R641、D601、D602对CA611的充电已结束,此时+12V电压经R642对电容C651的充电已结束,故Q600的b-e结已进入反偏状态。于是Q600退出导通而进入截止状态一Q602截止→U601(21)脚变为高电平,静音过程结束。关机时,电容CA611通过Q600、R646、Q601的b-e结对地放电(Q601导通),使Q601的c极(即U601第⑤脚)短时出现低电平,以消除关机时出现的噪音。当对这部分电路进行检查时,发现Q601的c极负载电阻R645已开路。更换后试机,U601第21脚电压升为3.1V,声音出现,故障排除。
