此机通电试机，蓝屏正常，且屏显“没有信号输人”，约30s后自动关机，整机处于待机状态；重新开机，自动搜台时黑屏，没有雪花点。为了判断故障部位在模拟音视频处理电路还是在数字视频处理电路，分别输人AV信号和高清YPrPb信号，发现后者图像正常，而前者屏上没有任何反应，这说明以TDA15063H1（N401）为核心的模拟音视频处理电路工作异常，无视频信号送往后级电路，从而导致微处理器判断为无信号输人。

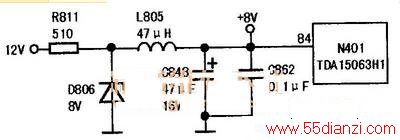

首先测量N401的供电，其中，5.0V、3.3V和1.8V供电均正常，但84脚的8V供电不到2V，明显偏低。该组供电电路如下图所示，电源板输出的12V电压经电阻R811降压、稳压二极管D806稳压后，得到8.0V电压，通过电感L805供给N401的⑧脚，作为其内部音、视频选择和切换处理电路的工作电源。经查电感L805开路，换新后故障排除。
