用户平时用小型卫星天线收看，当时是用遥控器关机的，打雷后就无法开机了。
据描述分析，主板损坏的可能性不大，故障还是在电源板。拆开机壳，清除灰尘，用万能电源板测试，证实本机主板没有损坏。目测电源板（168P-P37TTF-01）正面，没发现炸飞、崩裂的元件，查看背面元件有明显烧煳的痕迹。
参照本机电源板图，用万用表在路测量，发现进线抗干扰滤波电路中Fl烧断，C5炸裂；IC1（PFC电路，型号为FAN7530）、Q6(12N60)、C13、D4击穿；R7、R8、Rll、R13均已烧断或阻值变得很大，其他元件未见明显损坏。拆下烧煳、击穿、烧断的元件，用酒精仔细清理好烧黑炭化的地方，将上述元件更新，在+24V处接好假负载开机试验，+5V输出正常；短路5VSB与PWM．灯泡点亮，+24V输出正常，但只过了10几秒，灯泡就暗下来，一会又正常，如此反复。到底是PFC电路问题还是+24V形成电路问题？

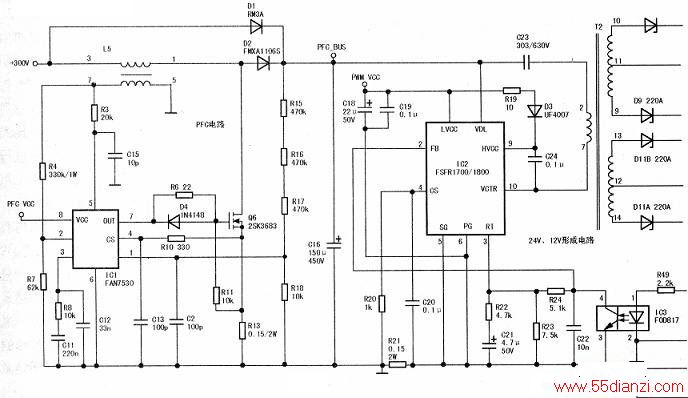

测量PFC电压大致为375V，上下有浮动但不大；拆下D1、D2用万用表测量，均正常；更换IC2和D3后开机试验，依然如故；复测新更换的PFC电路元件，也没有异常，真是奇怪了！检测中忘记了是开机的状态，发现D1管脚处有毛刺，心想用烙铁补焊一下，由于焊接的时间稍长，发现灯泡亮度急转直下，难道是D1有问题？再次拆下D1，用万用表测量，仍然正常；将D1焊回去？正想着的时候，突然间觉得何不替换一下？用RU4D换上后开机试验，灯泡常亮，+24V、+12V、+400VPFC电压输出正常。为了验证输出异常确实是D1造成的，将原机D1焊回，开机十几秒后灯泡发暗，证明Dl稳定性不良。拆下D1，用万用表RxlOk挡边测量Dl反向阻值，边用烙铁给D1加热，发现加热的时间越长，反向阻值越小，同时表针还不停的摆动。将电源板装机，插好接插线后开机观察，一切正常。相关局部电路见下图。
