TCL王牌LCD47K73和IA6E64液晶彩电均采用型号为PWIA2C的电源板，该电源板电路主要有三部分：一是以厚膜电路NCP1013为核心组成的副开关电源，为主板上微处理器控制系统提供+5VSTB供电，同时为功率因数校正PFC电路提供PFC -VCC电压，为主开关电源驱动控制PWM电路提供PWM-VCC工作电压；二是以驱动控制电路NCP1653和大功率MOSFET开关管VT1、VT4为核心组成的PFC功率因数校正电路，矫正后为主开关电源提供约380V的工作电压；三是以NCP1217和大功率MOSFET开关管VT2、VT3为核心组成的主开关电源，为负载电路提供+12V、+18V、+24V的电压。待机采用通／断PFC -VCC和PWM-VCC供电的方式，控制PFC校正和PWM主开关电源工作。该电源一是为主板控制系统提供5V工作电压，二是为主信号处理电路和背光灯电路提供+12V、+18V、+24V 三组电压。

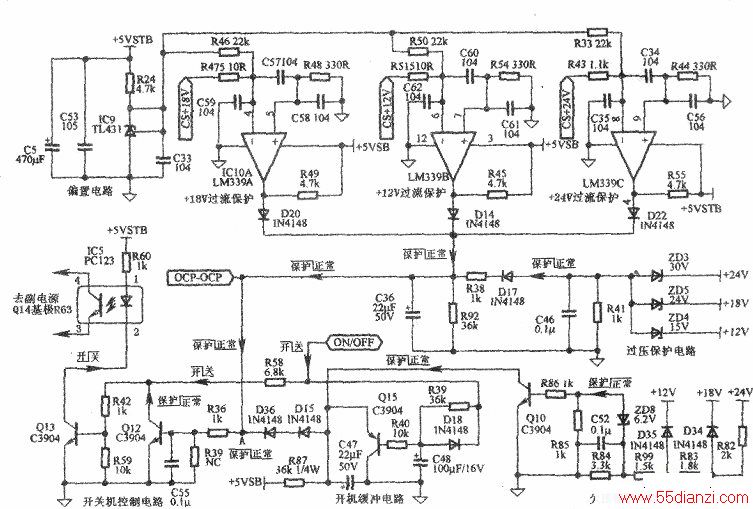

开机测试，发现只有5V待机电压，于是强制给一个5V的PS-ON信号再次测试，还是没有12V、18V、24V。测试PFC和PWM驱动电路供电的VCC电压也没有，怀疑是开关机控制电路和VCC电压形成电路故障。当查看开关机控制电路时，发现该电源板开关机控制电路设有完善的过压、过流、欠压保护电路，将保护电路绘制出如下图所示原理图。过流保护电路由运算放大器IC10A、IC10B、IC10C为核心组成；过压保护电路由稳压管ZD3、ZD4、ZD5为核心组成：欠压保护电路由二极管D34、D35、稳压管ZD8和Q10为核心组成。保护电路启动时，迫使开关机电路动作，进入待机保护状态，PFC校正和PWM主电源停止工作。，如果开机的瞬间，开关电源启动，并在开关变压器的次级有电压输出，几秒钟后开关电源停止工作，输出电压降到0V，多为保护电路启动所致。维修时先确定是哪路保护电路启动，再顺藤摸瓜找到引发保护的故障元件。
确定保护电路是否启动的方法：在开机的瞬间，测量保护电路中的A点电压，该电压正常时为低电平。如果发生故障时，A点电压变为高电平，则是保护电路启动。
由于A点外接过流、过压、欠压三路保护检测电路，为了确定是哪路检测电路引起的保护，可在自动关机前的瞬间通过测量隔离二极管D20、D14、D22、D17、D15的正极电压确定。
如果D17的正极电压为高电平，则是+12V、+18V、+24V过压保护电路的启动，应对可能引起开关电源输出电压升高的稳压控制环路的元件进行检测。
如果D20、D14、D22的正极电压为高电平，则是+12V、+18V、+24V过流保护电路的启动，应检查+12V、+18V、+24V负载电路是否发生短路或漏电故障，可拔掉电源板输出连接器，将ON/OFF开关机控制端接+5V，模拟开机高电平，再接假负载来判断故障是在负载还是在开关电源板。
如果D15的正极电压为高电平，则是+12V、+18V、+24V欠压保护电路的启动，应对可能引起开关电源输出电压失压、欠压的整流滤波电路、限流电阻、负载电路进行检测排除。
确定保护之后，可采解除保护的方法，开机测量开关电源输出电压和负载电流。为了防止开关电源输出电压过高，引起负载电路损坏，建议先接假负载测量开关电源输出电压，在输出电压正常时，再连接负载电路。
全部解除保护：将R36断开或将Q12的b极对地短路，解除保护，开机观察故障现象。
逐路解除保护：对于+12V、+18V、+24V过压保护电路断开D17; +12V、+18V、+24V过流保护电路断开D20、D14、D22：+12V、+18V、+24V欠压保护电路断开D150每解除一路保护检测电路，进行一次开机实验，如果断开哪路保护检测电路后，开机不再保护，则是该电路引起的保护。
本例测量Q12的b极外部的A点电压为高电平，确定保护电路启动。采取解除保护的方法维修，断开R36后再次开机测试，电压立即恢复正常，说明是保护电路的问题。于是依次测试D36、D17、D14、D20、D22，发现D14的两端都有高电平，因此可以判断问题是D14这路过流保护电压异常。对比其它两路过流保护电路的电压，没有发现异常。代换IC10后再次开机，故障排除。
