拆开机盖，实测450V大电解电容有约290V电压，但测电源次级输出端的3.3V及24V电压均无，直观发现限流的贴片电阻，串联的R202、8201均烧焦开路。经查两只贴片电阻阻值都分别为2.7Ω，用5.1Ω/2W的电阻代换。查看电路，发现290V电压通过R202、R201输入到TS2副开关变压器初级⑦-⑤绕组，再到U201副电源芯片VIPer17L的⑦、⑧脚上。实测该串联支路对地电阻值较小，分析U201已雷击损坏。本地无法找到VIPer17L，只能邮购。

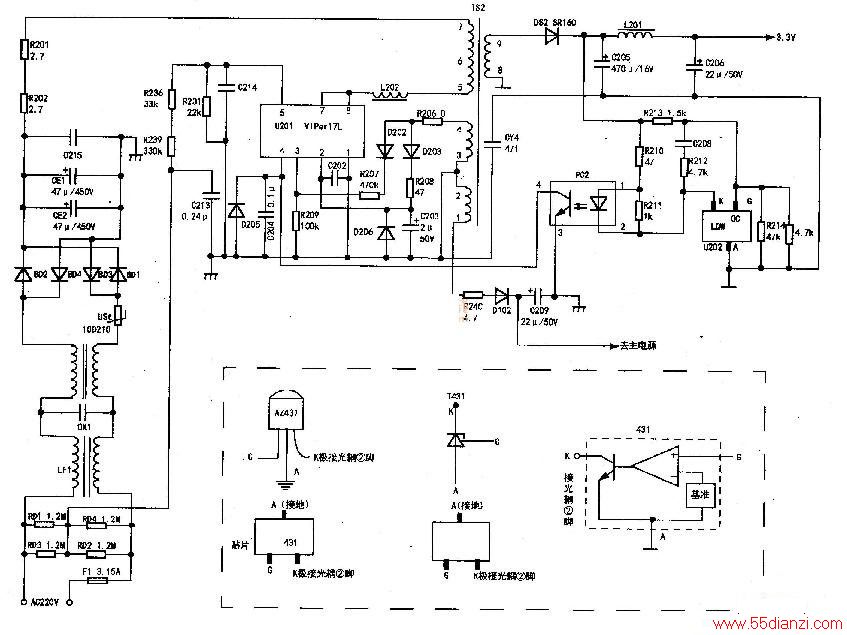

实绘相关副电源电路图如下图所示。用万用表。R×1k挡测光耦PC2（P817E）③、④脚，正向电阻值为1kΩ、反向电阻为2.6kΩ，已严重漏电，将其换新；测贴片二极管D205、D206、D203已开路，用高频二极管代换；测得贴片电阻R208已开路，R208标470，开始认为470Ω，后来分析应为47Ω（471才是470Ω），将其换新；测得贴片电阻R231（223）开路，找到0805型的贴片电阻223换新。将邮购到的VIPer17L换上，试机，发现3.3V电压不足，约1.9V，看来贴片U202LQW、OC也是坏的。当初不知U202是什么元件，后通过分析确认应是431（根据431实际使用特点，其A极均是接地的，G极为电阻分压取样输入端，与其内部基准比较后的稳压控制信息是通过K极输出到光耦②脚。根据这特点，可判定LQW、OC实为431）。于是用贴片的431代换。试机，副电源的3.3V已稳定，按开机键24V电压已正常。等一会儿，有正常的TCL字符光栅出现，插上AV信号，整机已正常。
