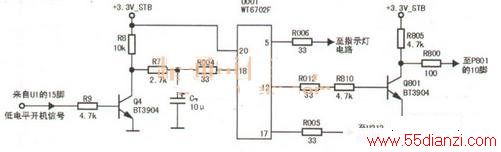

测得此机主板上插座P801的①～③脚无24V电压，⑧脚的＋3.3V待机电压正常，且12脚无2.5V高电平开机信号。此信号来自芯片U1的15脚，开机时15脚输出低电平使Q4截止，Q4集电极变为高电平，如下图所示。该高电平信号送到U001的18脚，U001的12脚输出低电平，Q801截止，其集电极变为高电平，此时P801的⑩脚电压约为＋2.5V，以此作为主电源的“开”指令信号。
经查，U1的15脚已经输出低电平开机信号，U001的12脚也已输出约0.2V低电平信号，但P801的⑩脚电压却一直为0V，这说明故障可能是Q801的c、e极间击穿，经查电阻R805的一脚开路，重新焊接好后试机，故障排除。
