按下此机开机键,测得电源板(型号为40-PE4210 -PWMIXG)上无24V电压输出。强制启动电源板,测得PFC电路输出的380V电压正常,仍无24V电压输出,显然故障在主电源PWM电路。

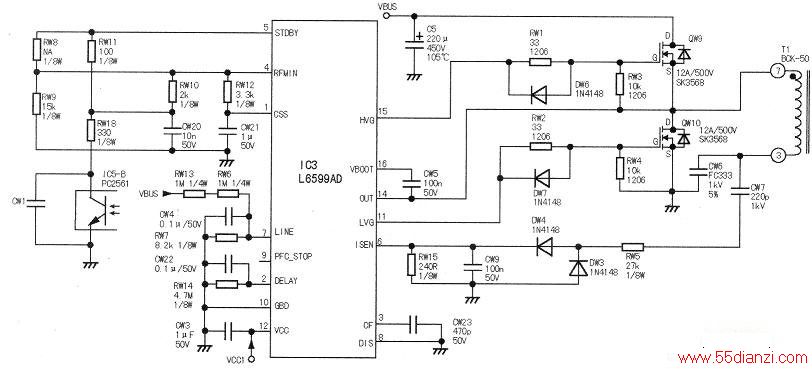

该机主电源PWM驱动IC型号是L6599AD(IC3),如下图所示。测得IC3供电端12脚电压为正常值12V,⑤脚电压为0.42V,低于正常值1.97V,怀疑其外接元件有漏电现象,尤其是电容,拆下电容CW1后开机,⑤脚电压及开关电源次级输出的24V电压均正常。换上一只0.1μF的电容后,故障排除。
提示:在通电检测L6599AD外围电路时,为防止因L6599AD工作状态异常而损坏后级电路,在通电前应拆下开关管QW9与QWlo,然后再进行检测、
