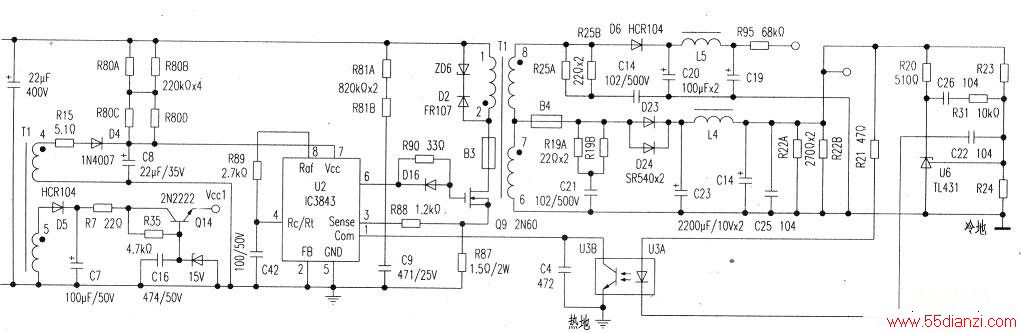

康佳LC-TM3212液晶电视红灯亮不开机，正常的时候应该是待机红灯亮，用遥控器开机后红灯变绿灯。拆开机器后盖，直接测量SV待机电压，只有1.8V。为了区分是负载过重还是电源本身的故障，拔掉电源板的输出线彻底断开负载，电源输出仍然为1.8V，看来是电源电路的问题。据电源板原理图分析（见下图），首先，市电220V经全桥整流产生的300V电压通过开关变压器T1的①—②脚加到场效应管Q9上，Q9的型号为2N60，电阻R87为电路的取样保护电阻，当某种原因使Q9导通电流过大时，R87上的电压会提高，这个电压送到集成电路U2的第③脚，经内部处理使第⑥脚给出的激励信号的占空比减小，从而减小Q9的导通时间来控制电源的输出。二极管D2和ZD6主要是吸收开关变压器T1由于震荡所产生的高次谐波，达到保护场效应管Q9的目的。R89和C42组成RC振荡，由这两个元件的大小来决定集成电路U2的振荡频率。电阻R80A～R80D经过分压，给集成电路U2提供启动电压，当电路启动时，开关变压器T1第④脚通过电阻R15和二极管D4整流来保持集成电路U2第⑦脚的供电电压，使集成电路U2能够稳定的工作；同时开关变压器T1的第⑤脚也输出电压，经过二极管D5整流和三极管Q14稳压，输出稳定的14V电压来供给外部电路使用；开关变压器T1的第⑦脚是SV待机电压的输出脚，该电压经过D23和D24整流又经过C23、L4、C14组成的π型滤波器输出5V电压，用D23和D24两个二极管并联来整流，主要是考虑输出电流较大。当待机5V电压升高时，R23和R24的电压也一同升高并加到控制块U6的控制脚上，U6导通增强使得光耦U3A二极管导通加大，U3B内阻减小，从而降低了集成电路U2第①脚的电压，减小集成电路U2输出的占空比来降低SV电压；当5V电压降低时，这个过程正好相反。
原理也大致理解了，先目测一下电源板上并没有电容有鼓起的现象，查5V输出并无短路，在路检测5V滤波电容，充放电正常，拆下来测量也证明电容是好的。再测量光耦U3A的导通电压，有导通电压的话应该是取样电路误动作，测试结果是没有导通电压，看来故障在变压器的原边（用这个方法可以简便的测出机器故障是在开关变压器的原边还是次边，这一点请大家注意）。查集成电路U2周围没有发现明显问题，拆下电容C7、C8用万用表电容挡测量数据非常接近正常值，不太放心取新品全部代换，电路竟然正常工作了，把这个电源板装回电视机，试看多日故障再也没有出现。
