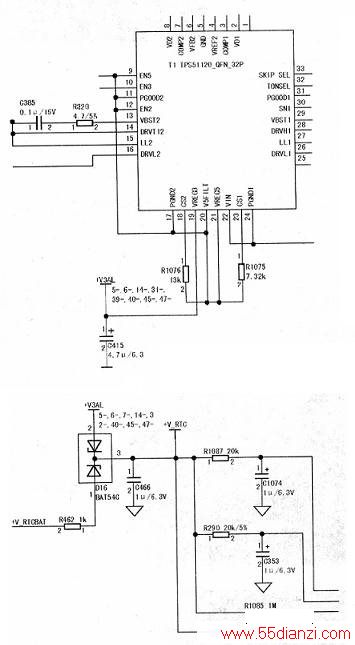

拆机接上电源，待机芯片T1( TPS51120)发烫，如上图所示，之前常修到这种芯片的主板，但T1发烫并不是芯片本身的问题。测量T1的工作条件，VIN信号和EN信号正常，无3V、5V电压输出，T1的21脚（VREG5信号）输出电压为SV正常，19脚（VREG3信号）输出电压为0.6V不正常，对地阻值为3300左右，正常。由此判断问题就出在+V3AL后级，如下图所示，加电以后D16发烫，说明是D16后级+V_RTCBAT短路引起的。与+V_RTCBAT相接的是南桥芯片，直接拆掉南桥，V_RTCBAT'电压恢复正常。换上一块拆机板上的南桥芯片，上电，测得待机电流为0.035A，开机触发后电流变为0.30A左右停住，故障仍没有解决。

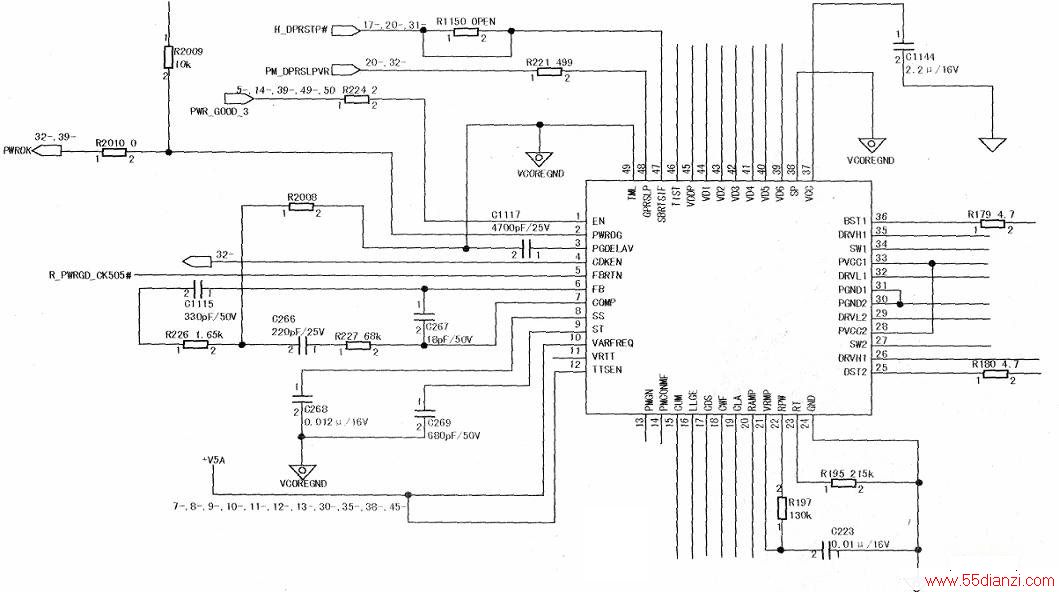

现仔细检测，测量得知CPU无供电，且它的电感对地阻值正常，Ul0的①脚（EN信号）电压为0.6V，不正常，但①脚对地阻值却是正常的，电路如下图所示。这种情况要么是EN信号工作条件不满足，要么是CPU供电芯片有问题从而拉低了输出电压。于是直接把EN信号上的R224拆掉，再测量发现另一端有3.3V电压输出，由此可判断是CPU供电芯片有问题。直接更换T1，再开机测试，CPU供电恢复，但是开机电流只有0.04A左右。继续检查，CPU供电正常后芯片会发出PWRGD信号。测量U10的②脚，没有电压输出，对地阻值为67Ω，不正常。再次把电阻R2010拆掉，对地阻值恢复正常，因此可以判定不是U10芯片的问题。经查，T1芯片的PWRGD信号是分别到南桥和北桥，之前已换过南桥，会不会是换的南桥芯片还有问题呢？因为换的南桥芯片是拆机件，于是把南桥芯片拆下来，测量U10的②脚对地阻值还是67Ω，难道是北桥芯片出了问题？拆下北桥芯片后，其对地阻值恢复到500多欧，由此可判定北桥芯片也损坏了。换新北桥芯片后，再把南桥芯片安装上，通电试机，开机电流恢复到正常的1.5A左右，接上屏试机显示正常，至此故障排除。
