此机插入带盒拍摄，几分钟后磁带自动卸载，随后接着倒带，10s后停机保护，按“出盒”键带仓弹不出。重新接通电源开关或按“出盒”键，机器均立即倒带，10s后仍然停机保护。取出电池10min后重新插入并接通电源开关，机器工作恢复正常，几分钟后又重复上述故障现象。

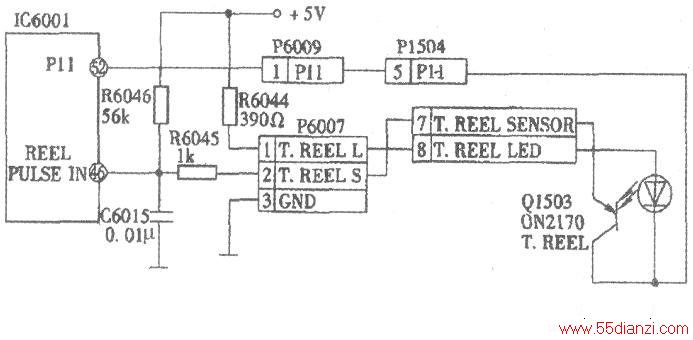

根据故障分析该机是通电受热后某个元件存在软击穿所造成的。为了迅速确定故障存在的部位，取出电池10min后重新插入并接通电源开关，然后弹出带盒并且让机器通电几分钟后重新插入带盒，按“快进”键，操作面板上快进状态指示灯亮，磁带卷带ls立即停止，按“倒带”键情况相同，这时按“出盒”键带盒能够正常弹出。由上述检查结果分析，故障出在带盘旋转检测控制电路中，电路见图所示。拆开机器右边机壳，按下“重放”键，用万用表检查接插件P6009(1)脚电压为4V，检查P6007(2)脚电压为3.8V（正常值应为3.3V），说明带盘旋转检测器件光敏晶体管Q1503已击穿损坏。更换光敏晶体管Q1503/ON2170后，机器工作恢复正常。
