松下SR-CY10电饭煲接通电源无反应

松下SR-CY10电饭煲接通电源无反应

点击数:7641 次   录入时间:03-04 11:43:57   整理:http://www.55dianzi.com   厨卫设备-小家电

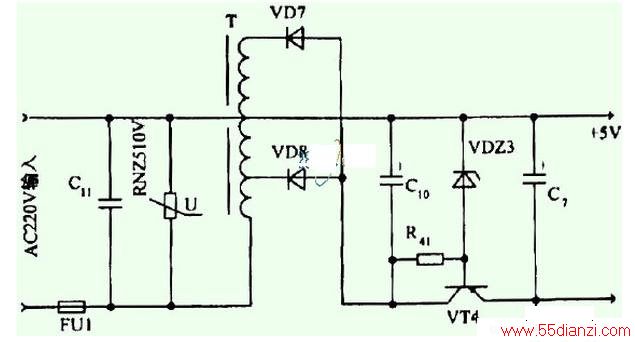

  出现这种故障的部位通常多与电饭煲的供电电路有关。检修时,可先对这部分电路进行检查。相关电路如图所示。

  (1)用万用表交流250V档测量进入电饭煲的220V交流电基本正常,但发现FU熔断器己经熔断,说明后级电路中存在短路元器件。

  (2)断开自耦电源变压器与交流电源连接的任一端,更换一只新的熔断器,接通电源后,FU熔断器不再熔断,说明自耦电源变器前面的交流进线电路正常。

  3)断电后,对整流、滤波和稳压电路中的VD7,  VD8整流二极管、C10滤波电容器、稳压调整管VT4.稳压二极管VDZ3等进行检查,发现VD7与VD8二只整流二极管的正反向电阻值均近于0Ω,显然己经击穿短路,稳压二极管VDZ3开路、稳压调整管VT4损坏。

  采用新的,同规格的配件更换上述损坏的元器件装上后,接通电源试机,电饭煲的工作恢复了正常,故障排除。
