该电饭煲接通电源后，操作各功能按键时，相应的指示灯可以点亮，但不能进入煮饭状态。

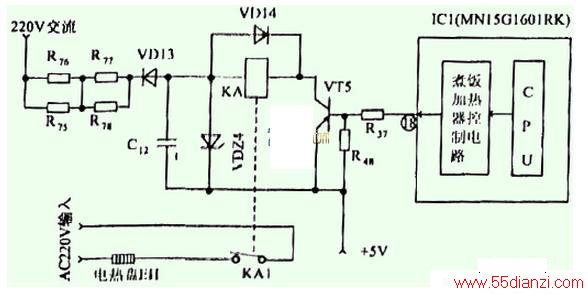

根据情况来看，相应的指示灯可以点亮，说明整机的供电电压基本正常，ICI (MNI5G1601RK)微电脑控制系统也能正常工作，出现这种故障的部位通常多与电饭煲加热器的220V交流供电控制驱动电路有关。检修时，可先对这部分电路进行检查。相关电路如下图所示。
(1)接通电源在煮饭状态时 ,测量微处理器IC1(MN 15G1601RK)的18)脚输出的低电平控制信号基本正常，且该电压也加到了VT5管基极引脚上。
(2)检查煮饭加热电热盘EH上的220V的交流电压为0V，检查发现KAI常开触点没有闭合。
(3)断电后，对KA继电器及其外围的有关元器件进行检查，发现继电供电通路中的半波整流二极管VD13两端的正反向电阻值为∞，显然已经开路。
更换一只新的、同规格的1A6E型二极管装上后，接通电源试机，电饭煲的工作恢复了正常，故障排除。
