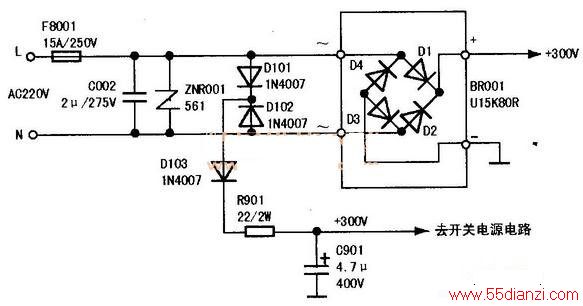

根据故障现象判断该炉可能为负载短路后过流而导致电网进电电路及整流滤波电路的元件损坏，也可能是该电路因过压导致其内部元件损坏，首先检修下图这部分电路。

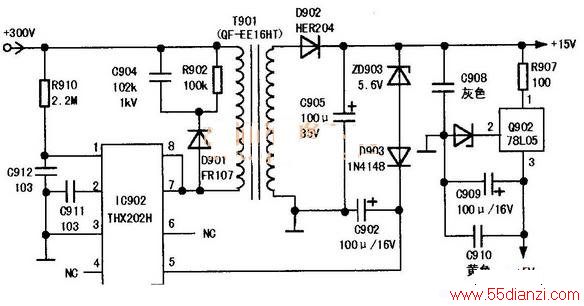

实际维修：断电拆机，先测保险管F8001（15A/250V）完好，说明ZNR001（561）应没有击穿，拆下测量完好。焊下D101～D103（1N4007×3），用MF-47型万用表R×1k挡分别测量均为正向阻值8kΩ左右，反向阻值∞，属正常范围。测R901（22Ω/2W）开路，测C901严重漏电，用15Ω/2W电阻更换R901，用10μF/450V电容更换C901，通电后，15Ω/2W电阻瞬间烧坏、开路。怀疑后续振荡电路可能有击穿短路的元件，相关电路见下图．先拆下IC902（THX202H），用MF-47型万用表R×1k挡分别测THX202H的③脚和⑦、⑧脚，正反向阻值均为∞，说明THX202H没有击穿短路，拆下R910（2.2M），C911（103）和C912（103）测量，均正常，再测D902（HER204）正向阻值6kΩ左右，反向阻值∞，ZD903（5.6V）正向阻值11kΩ左右，反向阻值∞，D903（1N4148）正向阻值8kΩ左右，反向阻值∞，均属正常范围，最后测C902（100μF/16V）和C905（100μF/35V）均充放电正常，未发生漏电。但在测一贴片小电容C908（灰色）时，发现该电容两端呈导通状态，即15V对地短路，拆下C908测量，果真短路，此时用MF-47型万用表R×1k挡再测15V对地阻值为11kΩ左右。将此电容用一优质瓷片电容104/50V更换，再将R901用一优质的15Ω/2W电阻更换后，开机，面板显示屏点亮，炉上放一装水铁锅后，按开／关键，再按火锅键后，风扇旋转，开始加热，故障排除。
