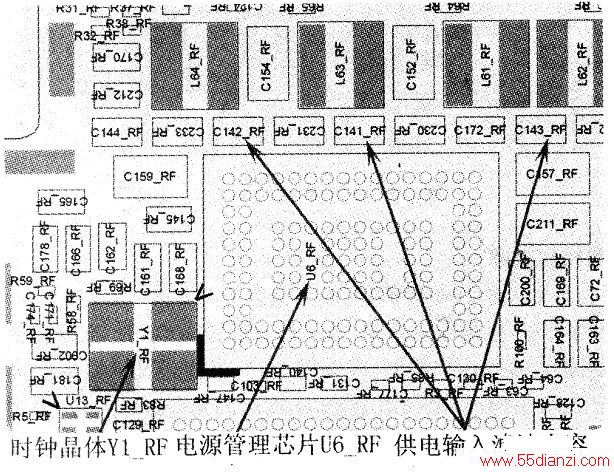

根据故障现象，结合电路原理，重点检查SIM卡电路、射频电路。首先用其他正常小卡检查该机，结果也是无网络不能打电话，说明故障与UIM/SIM卡无关。拆机后直观检查，没有发现明显异常。加电开机，用万用表直流电压挡检测与射频电路有关的电源管理芯片供电，发现下图所示的供电输入电压正常（在滤波电容C141_RF-C143_RF两端测量），输出电压也没有问题。用示波器检查，发现在时钟晶体Yl_RF(19.2MHz)信号端无波形，怀疑时钟晶体Yl_RF虚焊或不良。在其焊盘加适量助焊剂，用热风枪进行补焊，结果加电试机，网络出现，打电话正常，故障排除。
