一、项目概况：
广州西门子变压器厂位于广州市开发区东区，目前新建生产线配备了两套同步发电机组，分别是5000KVA和15000KVA，用于变压器产品出厂前的各种试验所需电源。5000KVA发电机组的同步电动机采用变压器降压启动，15000KVA发电机组的同步电动机由于功率较大，且有时需要对出口设备进行60HZ电源试验，所以选择使用高压变频器对其进行启动调速。当需要50HZ电源时，用高压变频器启动到50HZ后，对其进行同步投切到工频使用；当需要60HZ电源时，用变频器启动运行到60HZ使用。

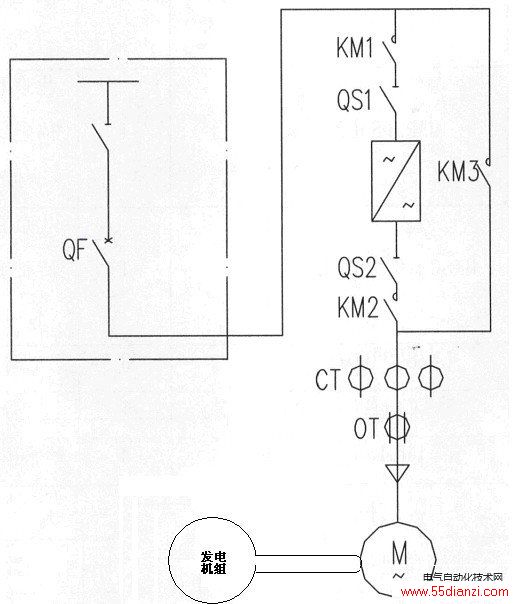

图1：电气一次回路图
它是由3个高压真空接触器KM1~KM3和2个高压隔离开关QS1和QS2组成（见上图）。要求KM1、KM2不能和KM3同时闭合，在电气上实现互锁。变频运行时，KM1和KM2闭合，KM3断开；工频运行时，KM3闭合，KM1和KM2断开，并且带同步投切功能，项目方案如上图所示。
设备参数：
电动机参数：额定电压：10000V 发电机参数：额定电压：11000V
额定电流：172.1A 额定电流：787.3A
额定功率：2600kW 额定功率：15000kW
额定转速：750/900转 额定转速：750/900转
额定励磁电压：46.6V 额定励磁电压：90.6V
额定励磁电流：452.2A 额定励磁电流：572.7A
额定功率因数：0.9超前 额定功率因数：0-0.1滞后
额定频率：50/60HZ 额定频率：50/60HZ
相数：3/单
高压变频器参数：型号：HARSVERT-S10/190 编号：10190
主控版本: M1.110 监控版本: V1.6.6-10190 级数: 9级
额定容量：3250KVA 额定输入电压：10000V
额定输入频率：50HZ 额定输出电压：10000V

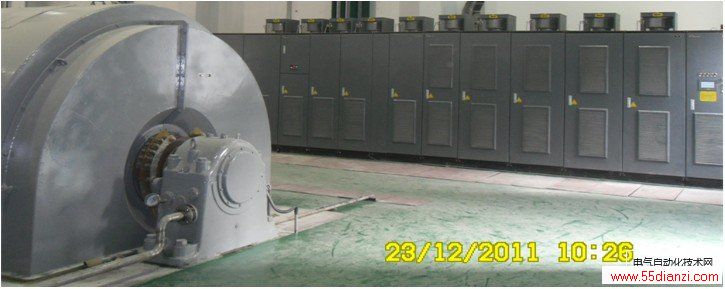

图2现场运行中的变频器和所带负载发电机组

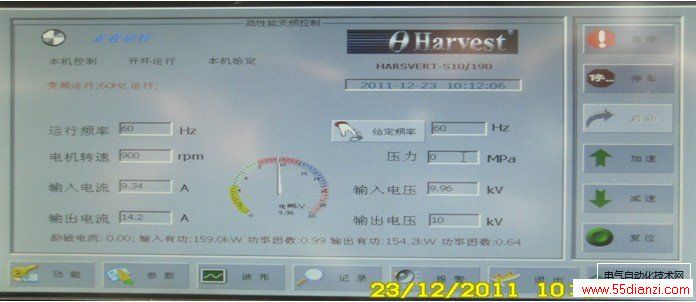

图3现场变频器运行在60ＨＺ时

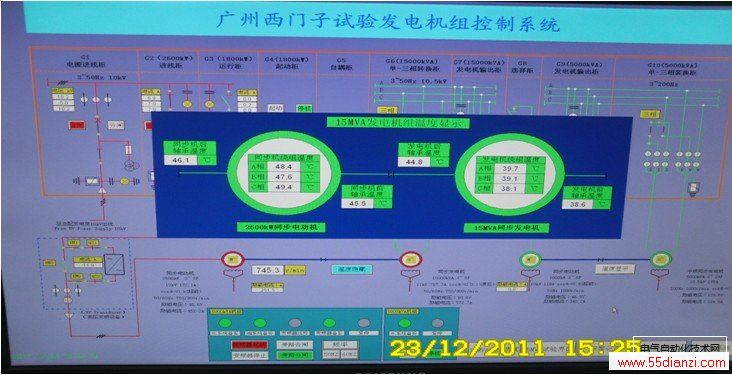

图４现场变频器使用的工艺控制图
二、高压变频器与励磁柜协调控制调试
2.1高压变频器的启动调试
调试主板0-5V的输出电压对应励磁柜与电机的额定励磁电流，低压模拟调试正常，对其带电机控制启动运行。
调试结果：控制励磁电流稳定，正常启动。
2.2高压变频器的正常运行调试
正常启动以后就是保证能够正常运行，该设备有50HZ和60HZ之分。
调试结果：可以运行到５０/60ＨＺ并稳定运行。
2.３高压变频器的运行参数优化调试
正常启动后正常运行，保证电机的定子电流也就是变频器的输出电流尽量最小。理论上是当输出功率因数为１时的输出电流最小，但是需要励磁控制柜进行自动调节，使电机的励磁电流随变频器的控制进行不断调整，以使电机的定子电流最小。
调试结果：可以完全控制电机在整个使用过程中定子端的电流最小化。
2.4高压变频器旁路后的励磁电流控制
变频器带电机运行到５０ＨＺ后需要切换工频市电运行，保证正常切换过程的励磁电流控制且稳定。
调试结果：在变频切换工频后，稳定控制电机的励磁电流，满足发电机带负荷的能力。
2.5变频器选择运行60HZ时的励磁电流控制
当选择变频器60HZ运行时，变频器本体对电机的励磁电流进行实时控制。
调试结果：完全满足60HZ运行时的要求。
2.6当变频器50HZ运行切换到工频后的
电机的所有启动停机控制都由变频器实施，当工频运行中需要停机时，需要操作变频器控制柜上面的工频停机按钮，以便对励磁柜的进行灭磁控制。
调试结果：完全满足电机的正常停机控制及励磁控制要求。
2.7变频器运行过程中出现故障的控制
当变频器运行过程中出现故障，会跳KM1、KM2，并连发信号给励磁柜进行灭磁。
调试结果：满足故障停机控制及励磁控制要求。
三、高压变频器“同步投切”功能调试：
3.1同步投切功能介绍

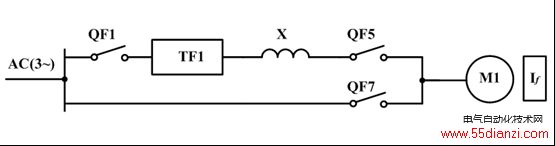

图5同步投切原理图
同步投切有两种工况：一是变频投工频，二是工频投变频。这两种情况下，都要求变频器根据输入侧电网电压，进行输出电压同期。
关于工频投变频，原先负载处于工频运行，变频器接收到投切指令后启动，运行到工频，锁定电网电压频率、幅值和相位，然后，将变频器输出通过
