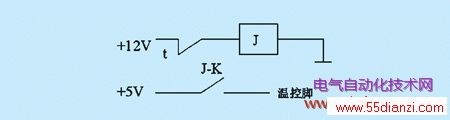

图8 温升过高保护的抗干扰措施
2.5 电磁干扰太强
这种情况变频器停机后不显示故障代码，只有小数点亮。这是一种比较难处理的故障。包括停机后显示错误，如乱显示，或运行中突然死机，频率显示正常而无输出，都是因变频器内外电磁干扰太强造成的。
这种故障的排除除了外界因素，将变频器远离强辐射的干扰源外，主要是应增强其自身的抗干扰能力。特别对于主控板，除了采取必要的屏蔽措施外，采取对外界隔离的方式尤为重要。
首先应尽量使主控板与外界的接口采用隔离措施。我们在高中压及低压大功率变频器及提升机变频器中采用了光纤传输隔离，在外界取样电路(包括短路保护、过流保护、温升保护及过、欠压保护)中采用了光电隔离，在提升机与外界接口电路中采用了PLC隔离，这些措施都有效避免了外界的电磁干扰，在实践应用中都得到了较好的效果。
再一点就是对变频器的控制电路(主控板、分信号板及显示板)中应用的数字电路，如74HC14、74HC00、74HC373及芯片89C51、87C196等，应特别强调每个集成块都应加退耦电容，即如图9所示。

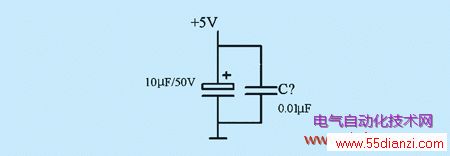

图9 集成电路的退耦电容
每个集成块的电源脚对控制地都应加10μF/50V的电解电容并接103(0.01μF)的瓷片电容，以减小电源走线的干扰。对于芯片，电源与控制地之间应加电解电容10μF /50V并接105(1μF)的独石电容，效果会更好些。笔者曾对一些干扰严重的机型进行过以上处理，效果较好。
对这类故障应逐渐积累经验，不断寻求解决途径。有些机子使用时间太久，线路板上的滤波电容容量不够造成滤波效果差，造成变频器死机或失控，这种情况不太好处理，可更换一块新线路板，一般可解决问题。
3 变频器的其他故障
除以上有变频器故障代码显示的故障外，变频器还有一些非显示的故障，现分析如下，供大家参考。
3.1 主回路跳闸
这种故障表现为变频器运行过程中有大的响声(俗称“放炮”)，或开机时送不上电，变频器控制用的断路器或空气开关跳闸。这种情况一般是由于主电路(包括整流模块、电解电容或逆变桥)直接击穿短路所致，在击穿的瞬间强烈的大电流造成模块炸裂而产生巨大响声。
关于模块的损坏原因，是多方面的，不好一概而论。现仅就笔者所遇到的几类情况加以列举。
(1) 整流模块的损坏大多是由于电网的污染造成的。因变频器控制电路中使用可控整流器(如可控硅电焊机、机车充电瓶等都是可控整流器)，使电网的波形不再是规则的正弦波，使整流模块受电网的污染而损坏，这需要增强
