4.1 高压变频器串联风道
串联风道是由每个功率的散热器上下相对，形成上下对应的风道，其特点由上下多个功率单元形成串联的通路，结构简单，风道垂直使得风阻小;但由于空气从下到上存在依次加热的问题，造成上面的功率单元环境温差小，散热效果差。其结构如图4所示。

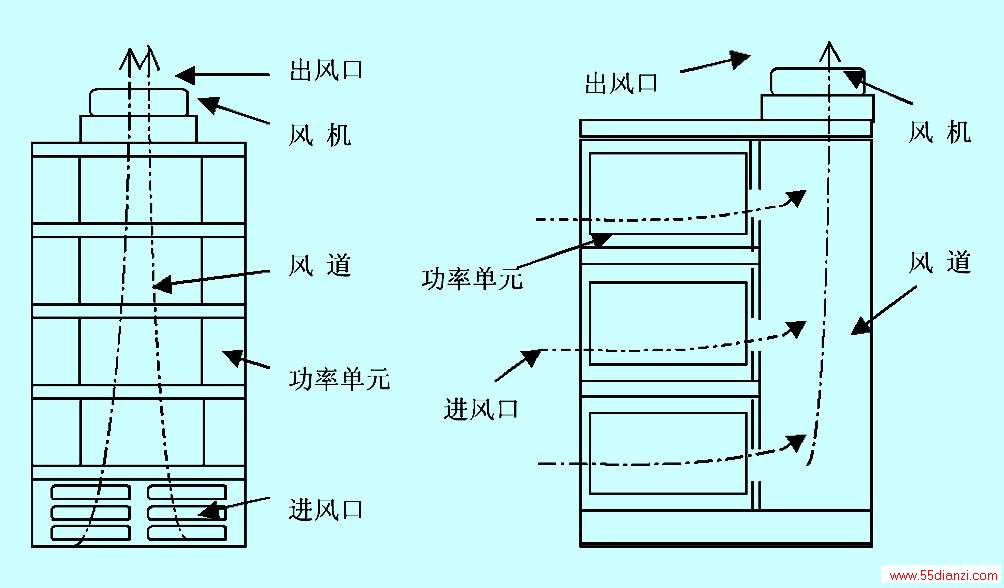

图4 功率柜风道结构图
4.2 并联风道
并联风道中从每个功率单元的前面进风，对应的进风口并联排列，在后面的风仓中汇总后由风机抽出，同时整个功率柜一般采用冗余的方法，有多个风机并联运行，整体散热效果好，并提高了设备的可靠性。但柜体后面要形成风仓，增大了设备的体积，同时由于各个功率单元后端到风机的距离不同，使得每个功率单元的风流量不一致，在设计时应加以考虑。
4.3 高压变频器散热风机的选择
整个功率部分采用强制风冷的方式，需保证有足够的具有环境温度的空气源源不断地流经散热器的表面，使散热系统达到某种温度值的热平衡。在稳定的平衡状态下，根据公式:p=h×a×△t，在已确定系统耗散功率p、散热器有效表面积a与散热器表面温度与环境温度差值△t的前提下，吸热介质的对流换热系数h可以求出。美国、日本规定风机噪音不得大于65db，所以他们规定的风速为2～4m/s。因此在考虑风机选择时，应保证电力半导体器件风冷散热器3～6m/s的风速，一般即可保证h能达到要求。
5 结束语
目前高压变频器多采用强制风冷方式，但由于水冷方式和热管散热有体积小、效率高、没有污染等优点，应更新设计理念，大力推广。
总之，开发和选择新型高效散热技术对高压变频器进行冷却，是提高设备可靠性和缩小设备体积的一个重要措施。
