3）1203-GK5与带有1747-SDN模块的SLC连接示意图：

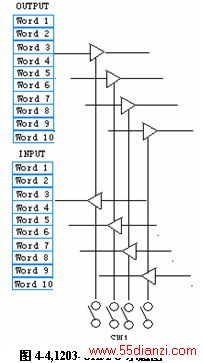

4）1203-GK5数据链路I/O示意图：
该模块是一个连接计算机串口和设备网之间的扫描模块，配合RSNetworx for DeviceNet软件用于组态设备网上的各个设备信息，譬如依次扫描网络上的各个节点，上载、下载节点设备参数，并可以在线监控设备，非常方便。唯一的不足是它不能直接编程来操作设备（不过可以直接修改参数），编程时必须把设备信息组态到1747-SDN里，然后根据扫描上来的信息进行编程。

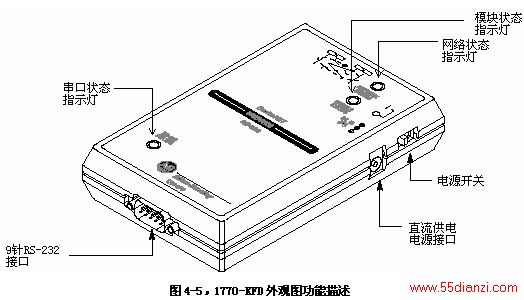

1）图4-5，1770-KFD外观图功能描述

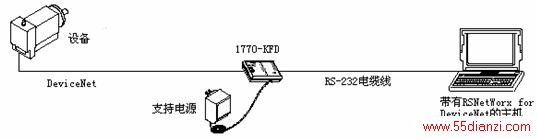

2）图4-6，1770-KFD与主机连接示意图

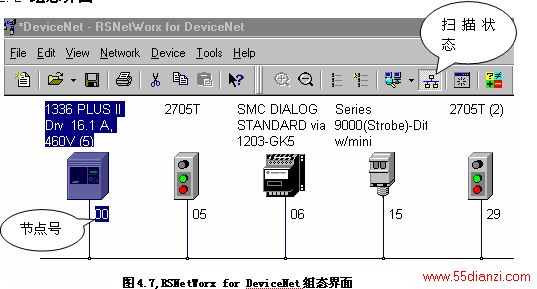

注意：进行设备网组态时，有时您的设备在网络上不被标识，即扫描网络时，只扫描到该设备的节点，具体是什么设备却没有在组态界面上显示出来，这时您无法进行该设备的上载或下载操作。解决的方法是通过EDS进行人工扫描，把设备的各种信息一步步扫瞄到网络上。EDS（电子数据表）是一个专门由设备制造商提供的文本文件，该文件存储设备的各种重要信息，包括参数信息、输入/输出信息等。

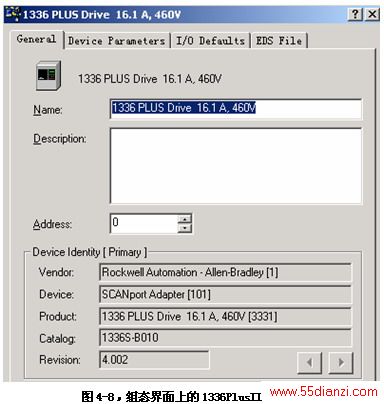

作用描述：当把变频器扫描上来时，您就可以从变频器上载参数到设备网上，即您可以在组态界面上观察到变频器的各个参数；也可以下载参数到变频器，即您可以修改变频器的参数，然后通过下载方式，来完成您的任务。

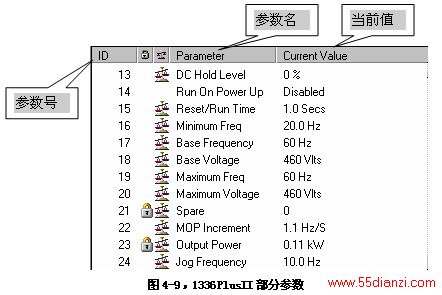

下图是变频器的部分参数在设备网组态软件上的列表：

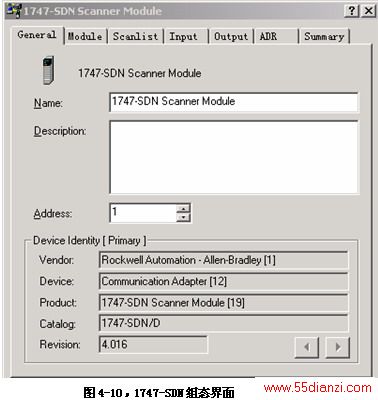

3.4 1747-SDN组态过程

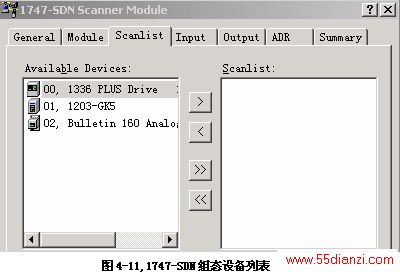

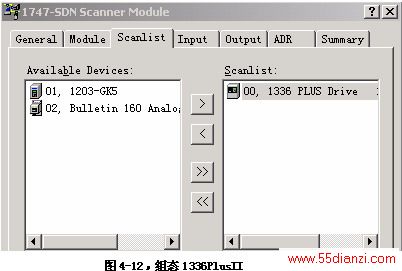

作用描述：1747-SDN作为设备上的一个节点，它支持用户把所有要进行组态的设备信息扫描到1747-SDN里，并存放起来，等待编程。至于扫描多大的字数，由用户根据设备的情况或编程的需要来自行定义。该界面正是提供给用户进行设备扫描时的组态界面；扫描时，先选择“Scanlist”，您将会观察到所有的设备列表。如图所示：
选中1336 PLUS Drive，单击 ，将会出现下面的画面：

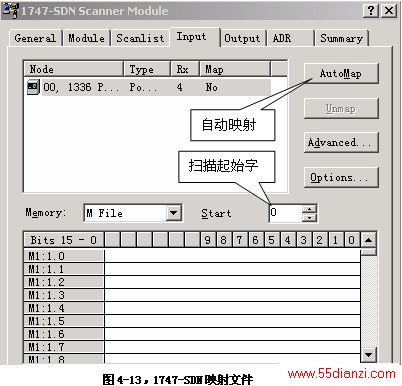

选择“Input”和“Output”，以M文件方式进行扫描，M1，M0各个扫描10个字（默认值是4个字）。
单击“AutoMap” ，输入输出各10个字将会保存在1747-SDN的M1和M0文件里，输入文件范围是M1:1.0~M1:1.9；输出文件范围是M0:1.0~M0:1.9 。 至于为何要各扫描10个字，那是根据1336 PLUS自身的情况而决定的，其实并不是映射的字数越多越好，但是如果少了往往会不够用。
做完这一步，变频器在1747-SDN里的组态（映射）过程基本结束，下一步将要介绍如何根据映射的数据进行梯形图编程。
整个人机界面系统分成两大部分，第一部分是变频器人机接口控制模块，第二部分是参数监控模块。

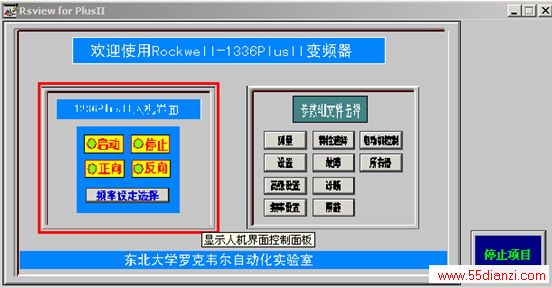

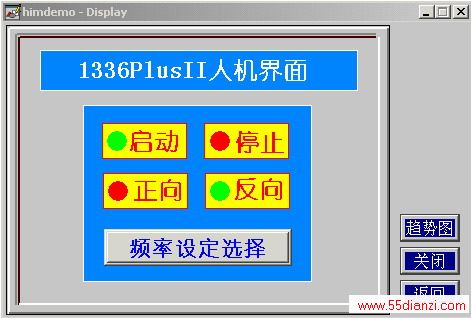

第一部分示意图，图4-51
图4-51，1336PlusII人机操作界面
总体图设计
图4-58，系统总体图界面

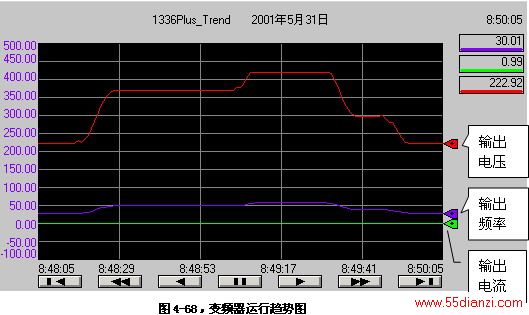

趋势图
