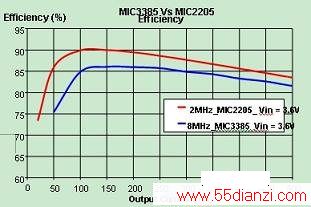

图8:MIC3385与MIC2205的效率比较。
对于高频DC/DC转换来说,除了降低开关损耗以外,还有其它一些挑战。最大的挑战是设计出具有足够高的带宽的控制回路,以使输出电压在快速瞬载下保持稳定,同时仍采用小型陶瓷输出电容器。MIC3385做了这点,它采用了一种获得专利的方法——通过并联LDO获得所需的高带宽。MIC3385的DC/DC转换器和LDO都提供全输出电流,以允许从一种状态到另一种状态实现几乎无缝的转变;具有最小的输出电压偏差。图9所示为MIC3385在重负载瞬态条件下的输出电压偏差,并与比较传统的DC/DC方案进行了比较。重负载瞬态条件在移动器件中是常见现象。可以看出,MIC3385 8MHz架构的表现大大优于传统结构,从而为设计稳定性创造了较大的空间。

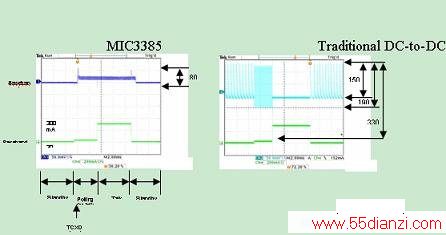

图9:5us之内,从100uA到20mA然后到300mA的负载瞬变条件下,MIC3385与传统的移动DC/DC转换器的比较。
噪声方面的优点
DC/DC转换器的电感在运行和开关时产生磁场。设计时必须考虑电感的安置,以避免引起干扰。例如,把电感安置在敏感的音频元件附近,可能引起有害的干扰。把它放置在功率放大器附近,则可能降低器件的灵敏度并导致兼容问题.电感越大,这些问题越难以控制。MIC3385的电感较小,安放位置尽可能接近DC/DC裸片。这使高频功率回路尽可能地短,与具有外部电感的低频DC/DC相比,降低了EMI噪声。这与直觉有点矛盾,因为一般认为较高的频率会产生较大的噪声。
本文小结
结果显示,第一代8MHz开关频率的DC/DC转换器是可行的,提供了一种有益的解决方案,在移动设计中受到欢迎。该设计显示出低噪声、快速瞬态响应和高效率,所有这些优点都使DC/DC转换器更接近LDO解决方案。
