很多单片机爱好者学习单片机时都使用Proteus软件仿真，不知大家发现没有，硬件实验电路通过了，但Proteua软件仿真却过不了关。为此设计了一个两位共阳数码管显示00~99加计数器的汇编程序，程序并不复杂，也容易看懂，就先用Proteus7.5软件（网上下载）仿真，电路见图1，但仿真不成功。仿真时，单片机AT89C52的PO:1、PO.O脚电平可变，但Ql、Q2集电极电平不变，始终为高电平揿件中两位共阳数码管的型号：
7SEG -MPX2 -CA（红色）或7SEG -MPX2-CA-BLUE(蓝色)，或者换为两个单只共阳数码管，PNP管换为不同型号，改变电路中电阻值的大小仿真均不成功。Q1、Q2导通时，电流是流向单片机PO口的，符合单片机灌电流大的特点，所以图1电路是正确的，况且文中也提到测试成功。怀疑因PO口是开漏输出，做普通I／0口需接上拉电阻，在PO口接上两只10K的上拉电阻，仿真仍不成功。为此搭载了图1的实验电路，用自制的ISP下载线把程序下载到AT89S52中，结果实验成功，可见程序及电路的正确性。

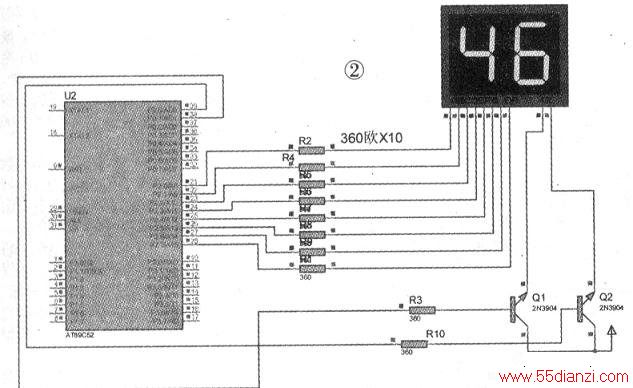

电路的软硬件没有问题，肯定是仿真软件有问题。按图2电路仿真，不过要把程序中的第18句和20句对调、23句和25句对调，Proteus仿真可以成功，但是下载到实验板上却不成功，发光管根本不亮。实测P0.1、P0.0脚平均直流电压始终为0(注：实验板上Q1、Q2基极限流电阻为1.2K)，不足以使Q1、Q2导通，共阳数码管得不到阳极供电，也就不亮了。尽管Proteus仿真可以成功．但原程序需要改动，并且实验不成功，所以这种改动不可取。

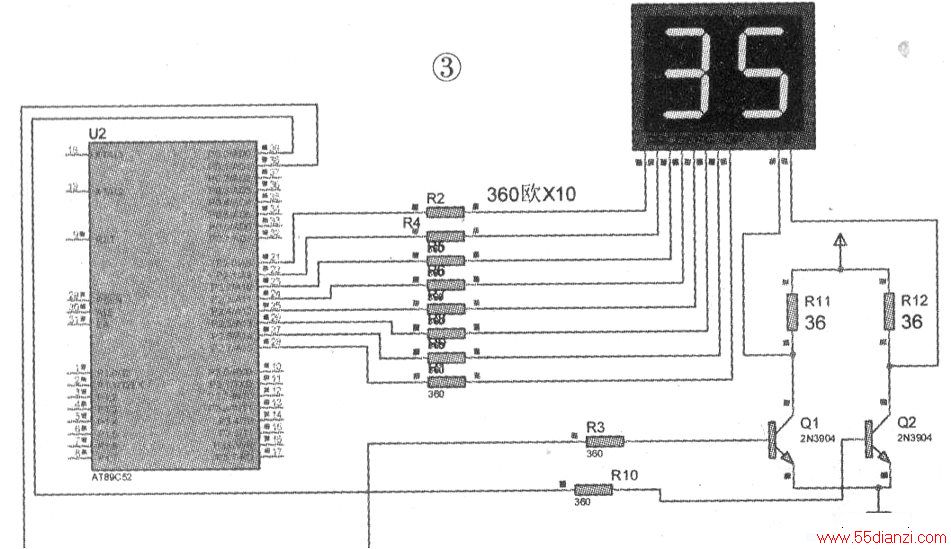

不改动源程序，能否获得Proteus仿真成功呢？对于有一定电子基础的人这不是难事，仿真电路见图3。需要注意的是仿真原理图中Q1、Q2集电极的限流电阻应不小于27欧，基极隔离电阻大小不限，仿真取得成功。但是，图3的实验板电路也并不成功，同样是由于P0.1、P0.0脚平均直流电压始终为0，Q1、Q2始终处于截止状态，两只共阳数码管无法关断，所以导致显示不正常。
由于实用电路中很多采用共阳数码管．共阳数码管也容易找到，搬用别人的汇编程序一般要先进行仿真，如果不改程序，数码管位码的驱动电路可以采用图3的形式，但实际应用电路要采用图1的形式。如果采用图4的电路也是不错的选择，仿真与下载都能成功，如果位码采用同极性驱动，可以用74LS244代替NPN管，实际上用Pro-teus软件仿真时，可以用单片机的I/O口直接驱动数码管的共阳极或共阴极，很多教材中都采用这种形式，但使用的7.5版本却有特别限制：单片机的uo口必须要串联电阻（阻值不限）到数码管的共阳极，可能是为了限制单片机输出电流的大小，即避免拉出的电流太大，对于共阴极的数码管则不必串联电阻，希望使用者注意。
所以说，仿真软件代替不了实验，我们不能完全依赖于仿真，仿真以后最好做实验，这样才有助于提高我们的水平的。

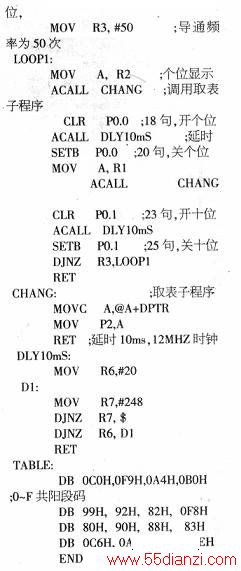

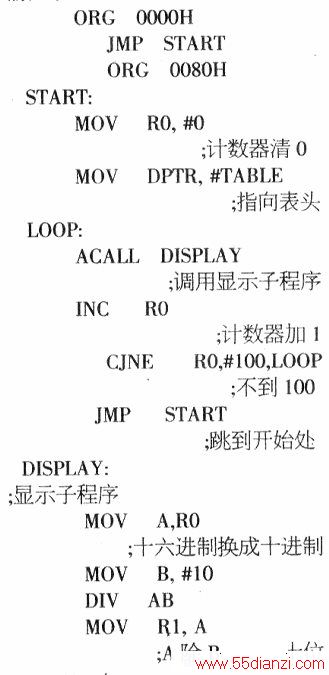

附：两位共阳数码管显示00～99汇编程序
