PC 并行接口定义
点击数：7862 次 录入时间：03-04 12:03:00 整理：http://www.55dianzi.com 各类接口资料
Signal Ground
24
GND
Signal Ground
25
GND
Signal Ground
www.55dianzi.com
并行接口引脚定义
引脚序号
引脚定义
功能描述
引脚序号
引脚定义
功能描述
1
STROBE
选通
14
AUTOFD
自动换行
2
DO
数据线
15
ERROR
错误
3
D1
数据线
16
INIT
初始化
4
D2
数据线
17
SELIN
选择输入
5
D3
数据线
18
GND
地
6
D4
数据线
19
GND
地
7
D5
数据线
20
GND
地
8
D6
数据线
21
GND
地
9
D7
数据线
22
GND
地
10
ACK
应答
23
GND
地
11
BUSY
忙信号
24
GND
地
12
PE
缺纸
25
GND
地
13
SEL
选择

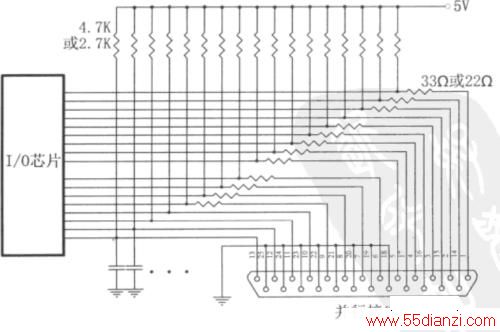

并行接口的电路如下图所示，数据线及控制线均通过上拉电阻接至5V电压，数据线通过33Ω或22Ω的电阻连接至I/O芯片。并行接口常见的故障是：滤波电容损坏导致打印乱码，I/O芯片损坏导致并行接口不能使用。
