alarm_task()：报警任务每隔一定时间程序就去读三相电压，并将读到的实时值与存放在Nancl FLASH中规定的电压上限值作比较，当实时电压值超过上限值或者低于下限值时，负控管理终端软件就对电网状态字置位。当故障消除，电压恢复正常时，终端软件再向电网状态字置位。
LED_task()：指示灯任务用于判断程序和通信模块是否处于正常工作状态。负控管理终端有2个运行指示灯，一个用于指示程序的正常运行，1 s闪烁1次；另一个用于指示通信模块的工作状态，GPRS模块没有注册到网络时，该指示灯1 s闪烁1次，注册上网络后，3s闪烁1次。
2．2．2 主站管理软件的设计
本系统的主站管理软件是用面向对象的编程工具VB开发完成的。通过使用面向对象的数据模型来构建主站，将负控管理终端模型化为一系列逻辑没备组成，每个逻辑设备是该物理设备的一个功能子集，各种功能则用对象模型来标准化。主站设置2个逻辑设备：管理逻辑设备与数据逻辑设备。管理逻辑设备是主站中必需的，管理逻辑设备中存放一些与全局相关的及负控管理终端参数设置数据对象；数据逻辑设备用来存储和管理负控管理终端下属的电能表数据。

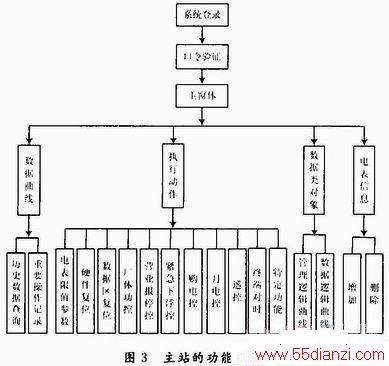

主站的交互界面采用模块化没计，主窗体包括应用连接、数据曲线、执行动作、电表信息、数据类对象四大模块，主站的功能框图如图3所示。
3 实验结果
下面从负控管理终端的角度说明主站读取周期冻结总加组曲线的数据的通信流程：建立连接→读取周期冻结总加组曲线的数据→断开连接通信流程如下所示。
(1)建立物理层和建立链路层连接；
(2)建立应用层连接。应用连接请求由主站发起，负控管理终端响应，应用连接的建立过程称为“协商”过程，是为数据通信约定一些配置参数；
(3)进行数据通信。应用连接建立后，就可以进行数据通信了；
(4)数据通信结束，释放数据链路，解除物理连接。

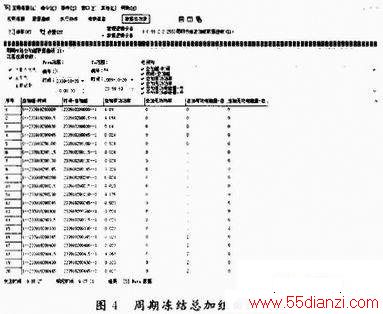

主站启动后首先要与负控管理终端进行连接，管理人员必须输入正确的用户名和口令，验证无误后，主站与终端连接成功才可进入主窗体，该曲线捕获对象清单有总加组-时间、时间-总加组、总加有功功率、总加无功功率、总加有功电能量-总和总加无功电能量-总。图4是通过主站读取负控管理终端中的周期冻结总加组数据曲线；
4 结语
随着无线电通信技术的发展，基于ARM9和GPRS的电力系统的自动抄表技术已趋于成熟，本文设计的负控管理系统具有实时性强、抄收速度快等优点，虽然投资这种负控管理系统会增加成本，但应用后能实现开源节流并且一次投资长期收益，随着电子技术的发展，可以实现电表、水表、煤气表、热能表四表合一的无线自动化抄表系统。这种应用将为用户表计管理系统技术带来更大改革，也更有利于实现统一管理和宏观调控。因此具有广阔的应用前景，会带来较好的经济和社会效益，从而使用户和企业实现双赢局面。
