4 试验
4.1 数据上行测试
数据上行测试指串口设备发送信息到嵌入式串口服务器,通过嵌入式串口服务器将数据从以太网口传输出去。考虑实际使用过程中上行数据量较大,为了模拟工业现场接收大量的数据,以“1234567890abcdefghijklmnopqrstuvwsyz”构成的数据包进行模拟。

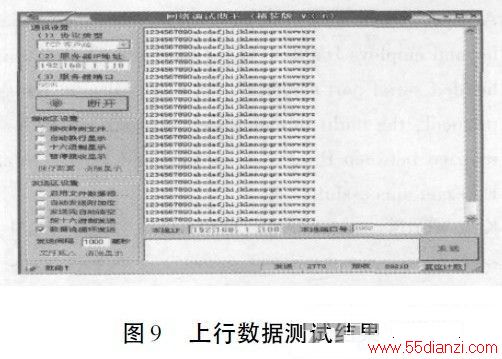

测试方法为每秒钟连续不断地发送“1234567890abcdefghijklmnopqrstuvwsyz”,使之构成100KByte 的数据包,观察客户端程序能否正常收到这个数据包。试验测试结果如图9 所示,当从“终端串口设备”向上位机发送100KByte 数据时,在客户端一侧正常收到了这些数据,并且没有丢失现象。
4.2 数据下行测试
数据下行测试指通过工控机上的以太网口发送数据给串口服务器,串口服务器接收以太网数据帧并进行格式转换,同时判断发往指定的串口设备。在实际使用过程中,上位机发送到串行终端设备的数据量较小,这些数据一般都是由操作人员输入的数据,因此可以用单个数据流“1234567890abcDefghijklmnopqrstuvwxyz”进行测试。

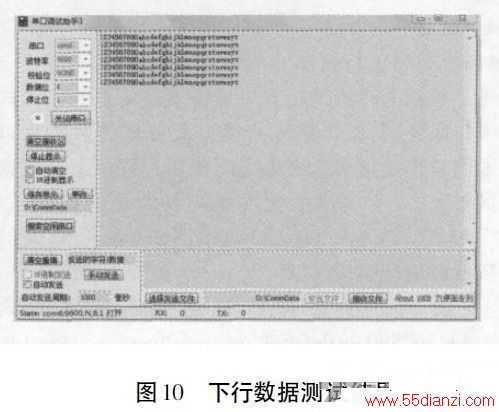

测试方法是利用运行在PC 机上的客户端程序每秒钟发送连续数据流,观察另一台PC 机上串口调试助手是否正常接收到数据。试验测试结果如图10 所示,当客户端程序发送数据时,在终端串口设备上得到同样的数据流。
5 结束语
笔者利用完全开源的Linux 操作系统,将其移植、裁剪后设计嵌入式串口服务器系统,选用非常适用于通信产品中的ARM9 内核的S3C2440A 微处理器和DM9000AEP 芯片扩展了100MByte 自适应以太网口,完成了硬件平台设计; 然后用多线程网络套接字编写串口服务器程序,完成多串口服务器的软件设计。最后用试验证实了多串口服务器能够很好地完成串口数据与以太网口数据的双向传输,成功地将现有的串行通信设备接入以太网,利用网络实现数据的远程传输与远程监控功能,实时监控设备的运行状态。降低了设备的维修费用,缩短了开发周期。该产品基于开放标准设计,易于升级与维护,具有广阔的应用前景。
