2.3 PWM 占空比调节方式
采用电脑通过RS-485 在线控制PWM 占空比的变化， 根据需要在256 个档位中进行选择， 每次用电脑向RS-485 发送两个字节的十六进制命令， 从而改变C8051产生的占空比， 达到改变LED 亮度的目的。
RS-485 接口电路的主要功能是： 将来自微处理器的发送信号TX 通过" 发送器" 转换成通信网络中的差分信号， 也可以将通信网络中的差分信号通过" 接收器"转换成被微处理器接收的RX 信号。任一时刻，RS-485收发器只能工作在" 接收" 或" 发送" 两种模式之一。因此， 采用了图6 所示电路， 由微处理器输出的R/D 信号直接控制SN75LBC184 芯片的发送器/接收器使能：R/D信号为"1 " , 则SN75LBC184 芯片的发送器有效， 接收器禁止， 此时微处理器可以向SN75LBC184 总线发送数据字节;R/D 信号为"0 " 则SN75LBC184 芯片的发送器禁止， 接收器有效， 此时微处理器可以处理来自RS-485总线的数据字节。此电路中， 任意时刻SN75LBC184 芯片中的"接收器"和"发送器"只能够有一个处于工作状态。

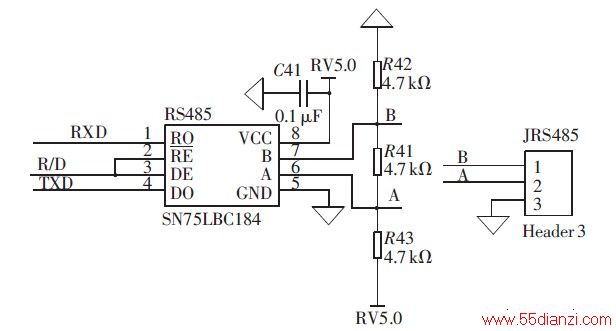

图6 RS-485 电路
不论从模拟还是实验角度来看， 在PWM 调光驱动电路中加入电感， 可成功将电路中大范围变化的电流" 平均" , 使其稳定在一个可通过理论计算得出的值附近。本文综合了模拟调光和数字调光的共同优点， 且可以利用RS-485 , 通过PWM 波与驱动电路中LED 上电流的函数关系， 改变PWM 波的占空比， 即可让LED 有着理想的电流值， 并用计算机实时、细致地改变LED 的亮度。
