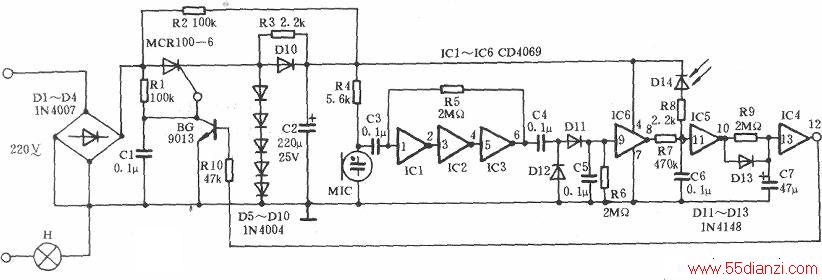

按照实物绘制的声光控制节能灯电路见下图。
节能灯开关采用一块CMOS(CD4069)六反相器及外围元件组成，白天处于关闭状态，遇到大的声响，灯也不亮，在傍晚或光线较暗时，则闻声（如脚步声、说话声等）即亮。大约延时一分钟后自动熄灯，非常适用于居民楼梯，走廊过道等处使用。
由图可知，电路中R1、C1为可控硅移相网络。在白天光强时，光敏二极管呈低阻值，经R2降压后，电源加在非门1C5输入端，当超过CMOS门转换电压1/2VD时，输出端为低电平，经由D13进入IC4，使输出高电平，再经Rl0加在BG三极管基极上，使其正偏导通，可控硅触发电流被旁路而截止，灯H断电熄灭。
其中D5-D9既是可控硅主回路通道元件，又给lC供电取样稳压，Dl0起隔离作用，R4调节声控灵敏度。声控话筒信号是经C3入IC1、IC2、IC3组成的音频放大整形电路，再由C4、D12、Dll、C5组成倍压整流，这一跳变电压使IC6输出低电平，恰缝无光照时D4高阻值，IC5便能输出高电平，这一高电位一面向C7充电储能延时，一面控制IC4输出低电平，使BG三极管反偏，可控硅导通灯被点亮。声响过后，C7放电延时维持IC4输出低电平，而在此后约1分钟，IC6输入端有R6下拉电阻的作用下，使IC6输出高电平，经IC4、三极管BG(9013)使可控硅截止，电路恢复熄灯待亮状态。所以在有光照、光敏管低阻值的情况下，IC6输出端点是保持高电平。唯有在傍晚或光线暗到一定程度时，光敏管阻值升高，才使得IC5(11)脚低于门转换电压，随时接受IC6信号的变化而控制灯亮。IC5(11)脚电容C6的作用是光的干扰。
电路中常见的故障是D5～D9缺少散热而烧毁。（原开关是将5个整流管串联后，安装在特制的塑料小圆筒内用环氧树脂灌封成型）。而它们又是灯回路中的元件，很难承受白炽灯冷态电流的冲击。还有电容C7常有漏电而引起电路的失控。
