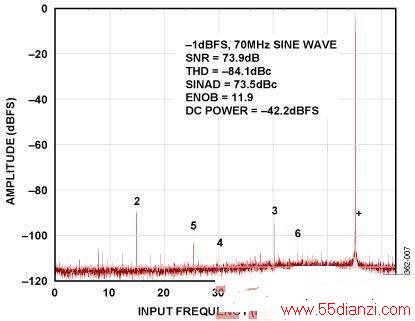

图7. ADA4930-1和AD9265 VisualAnalog FFT，使用499 Ω反馈和增益电阻
虽然改变增益和反馈电阻的影响不大，但ENOB则从12.1位下降至11.9位。
图1的另一种变化形式是使用替代型ADC，如AD9255(14位、125 MSPS)、AD9258(双通道14位、125 MSPS)或AD9268(双通道16位、125 MSPS)。
对于需要双驱动器的应用，如基于双通道AD9258或AD9268的I/Q接收器，可使用ADA4930-2驱动器。
电路评估与测试
设备要求
需要使用以下设备：
· 带USB端口的Windows® XP、Windows Vista®(32位)或Windows 7(32位)PC
· ADA4930-1YCP-EBZ评估板
· AD9265-125EBZ评估板
· HSC-ADC-EVALCZ FPGA数据采集套件
· VisualAnalog软件
· ADI公司的DiffAmpCalc工具
· 3.3 V、100 mA电源
· 0.9 V、100 mA电源
· 6 V、2 A壁装式电源(各两个)
· 125.127 MHz Wenzel晶体振荡器(器件号：500-25341)
· 70 MHz带通滤波器
· 125 MHz带通滤波器
· RF源：Rohde & Schwarz SMA100A信号发生器
· 带BNC和SMA连接器的同轴电缆
开始使用
软件安装
AD9265的VisualAnalog软件可在www.analog.com/visualanalog上找到;FPGA数据采集套件的使用指南可在www.analog.com/fifo上找到。该软件兼容Windows XP (SP2)、Windows Vista和Windows 7(32位或64位)。下载VisualAnalog软件并安装。
请先安装评估软件，再将FPGA数据采集套件连接到PC的USB端口，确保PC能够正确识别评估系统。
设置与测试
有关使用软件和运行测试的完整设置信息，请参考UG-074用户指南。图8显示测试设置的功能框图。

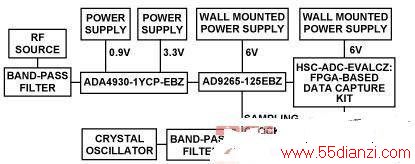

图8. 测试设置功能框图
若要测试图1中的电路，AD9265评估板上的硬件需要经过下文所述的微小改变：
· 在J2安装SMA输入连接器INPUT−。
· 将T3和T6的巴伦移除。
· 将C2至C4、C15、C96和C71的电容移除。
· 将R1、R15、R16、R22、R23和R47的电阻移除。
· 在R1、R22、R23、R32、C3、C25、C71和C96安装0 Ω电阻。
· 在R37和R47安装4.7 pF电容。
· 在T6封装的引脚1和引脚6上安装150 nH电感。
· 在T6封装的引脚3和引脚4上安装150 nH电感。
· 在T6封装的引脚1和引脚3上安装10 pF电容。
· 移除P18跳线。
