  根据GJB151A-97 中CE101-2 项目中极限值的规定,当输入电源功率小于1 kW 时以图6 中曲线abc 作为极限。

  GJB151A-97 中以均已1 μA 为基准, 为了方便对比谐波衰减幅度,取基波电流为0 dB。测量结果如图6 所示,其中粗实线为极限基准,细实线为负载为120 Ω 时的测量曲线,细虚线为负载为50 Ω 时的测量曲线。由于受到数据采集器的限制,频率在3 kHz 以上的谐波幅度无法准确测量,且此频率以上的谐波幅度远远小于3 次谐波和5 次谐波,故在图6中省略。从图6 中可知该PFC 电源在3 kHz 以下的频段上谐波衰减均在曲线abc 以下,从5 次谐波(250 Hz)开始均在曲线dbc(输入电功率大于1 kW 极限)以下。若增加图4 中C1的容量或者使PFC 电源样机满功率输出, 有望使3 次谐波也在曲线dbc 以下。由此可验证所设计的PFC 电源样机完全可以达到GJB151A-97 中CE101-2 项目中极限值的要求。如果依靠多个600 W 的PFC 电源,就有可能研制出功率大于1 kW 并且满足GJB151A-97 中CE101 标准的PFC电源。

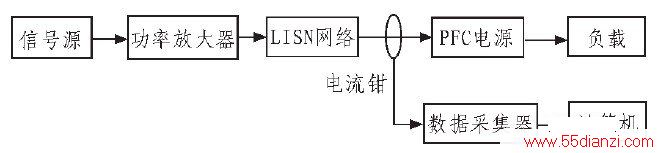

图5 测量示意图

图5 测量示意图

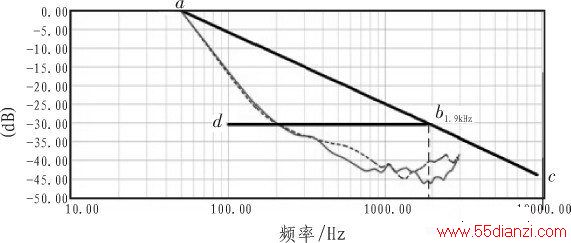

图6 谐波衰减测量结果

图6 谐波衰减测量结果

  4 结论

  本文主要介绍了VICor HAM 模块的工作原理,并以该模块为核心设计一款PFC 电源样机, 通过实验证明该PFC 电源样机符合GJB151A-97 中CE101 的标准。Vicor HAM 模块具有体积小,输出功率高,可靠性高等特点,且外围电路简单,配合不同的DCDC 转换器可方便的设计出不同直流电压输出的PFC 电源, 因此利用模块设计PFC 电源具有广泛的工程参考价值。
