2．3．2 软开关仿真电路

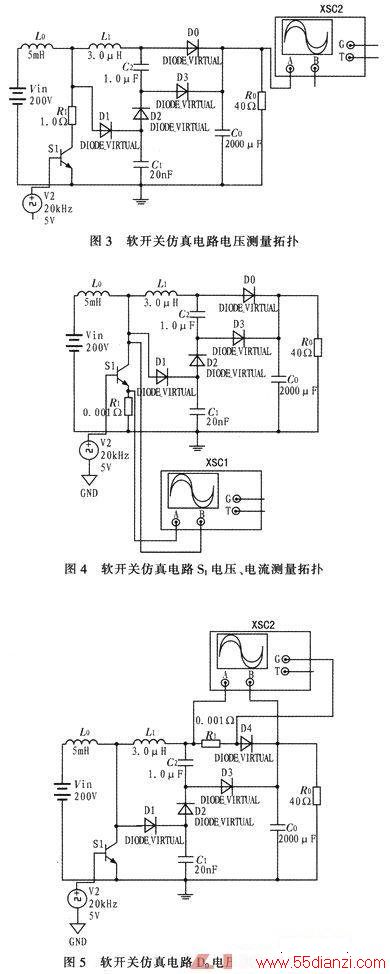

为了方便测量主要器件的电流波形，试验中在对应的支路中加入了R=1 mΩ的电阻，通过测量流过电阻的电压，应用公式i=VR可知：对于电阻器件来说，电流i与电压V服从线性关系，即可求得电流的波形。利用双通道示波器分别测量开关管S1，D0在关断、开通时电流、电压仿真波形的电路如图4所示。输出整流二极管D0在关断、开通时电流、电压仿真波形的电路如图5所示。
对于图4和图5中电流的测量，因额外加入了电流测量电阻R1，对系统会有一定影响，但是相对于输入输出电压、其它器件来说1 mΩ电阻对电路产生的影响不大。
2．3．3 软开关仿真波形
软开关仿真波形如图6，7所示。
3 结论
对于实验波形分析可以看到开关管和输出整流二极管没有电压和电流尖峰，并且di／dt，dv／dt小，减小了开关管的电压和电流应力，解决了输出二极管的反向恢复问题。开关的电压和电流运行于电压轴和电流轴，所以开关器件在零电压或零电流的条件下开通和关断，即S1为ZCS开通、ZVS关断，D0为ZCS开通、ZVS关断。实验结果与前面的理论分析结果相一致。
