二极管平衡鉴相器电路及其相应取样电路的工作原理

　　3 实验结果

　　本文采用图3所示的取样电路采集鉴相器所需的两路信号，发射机工作频率为30 kHz，馈线电压约为650 V。用示波器的通道2监测电阻分压信号，用示波器的通道3监测取样环电容负载两端的电压信号，用示波器的通道4显示乘法器型鉴相器的输出，示波器的通道1显示利用电流波形变换器采集到的馈线电流信号。

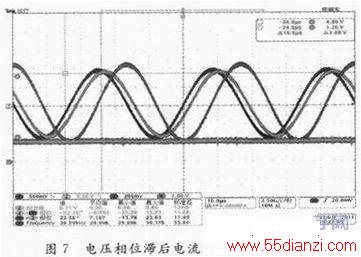

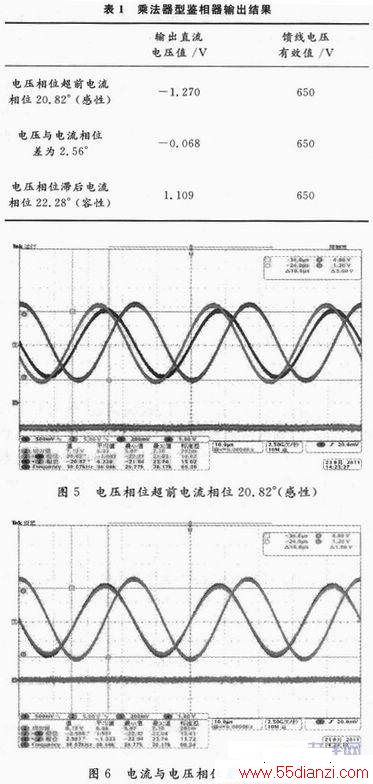

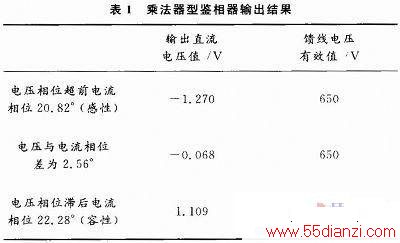

    由上文分析可知，通道1的波形应始终超前通道3的波形90°相位，如图5～图7所示；当电路呈感性，即馈线电压信号的相位超前馈线电流信号时，鉴相器输出直流电压负值，如图5所示；当电路谐振时，鉴相器输出为0 V，如图6所示；当电路呈容性，即馈线电压信号的相位滞后馈线电流信号时，鉴相器输出直流电压正值，如图7所示。乘法器型鉴相器输出结果见表1。

 　　4 结语

　　本文设计的乘法器型鉴相器克服了二极管平衡鉴相器的鉴相性能低下，取样信号幅值范围难以确定等不足，鉴相器电路结构简单，电路工作稳定，鉴相性能良好，能准确地检测出发射机调谐回路是否处于调谐状态。当调谐回路失谐呈感性时，Vo<0 V；当调谐回路谐振时，输出直流电压信号Vo=0 V；当调谐回路失谐呈容性时，Vo>0V。
