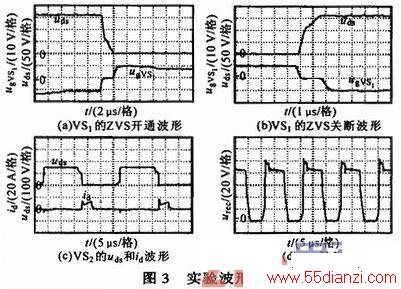

可见，实验结果与理论分析基本一致，实现了超前桥臂一定负载范围内的ZVS和滞后桥臂的ZCS。此外，在纯阻性负载下对变换器效率进行测试，最大效率达92％，轻载时效率仍接近90％，与传统ZVZCS三电平变换器相比，效率有所提高。
5 结论
提出的新型变换器通过谐振电容与漏感及滤波电感之间的谐振，来实现超前桥臂开关管的零电压转换，通过变压器次级绕组中心抽头对箝位电容充电及箝位电容的放电，来实现滞后桥臂开关管的零电流转换，有效地降低了次级整流管的电压应力。此外箝位电容能量通过负载放电，减小了次级占空比丢失现象，提高了变换器效率。
