2.4 短期负荷预测
短期负荷预测软件是商业化运营、经济调度、运行方式等工作的得力助手。在过去的人工预测中，主要根据前一日负荷的走势情况来预报。遇节、假日根据历史上同期资料进行分析预报，再则根据日常工作所积累的工作经验进行预报，工作既繁琐又复杂，还浪费大量的时间，同时带来的结果还不理想。该程序的应用节省了大量的人工预测工作时间，同时可根据历史数据预报未来一天至一周的负荷。遇节、假日更可以提前若干天进行预报。可查询任意一天的历史负荷数据，以曲线或表格形式将历史数据显示出来，可以对历史负荷及计算出的负荷值进行调整修改。可从多种角度自动检测不正常的历史数据，并对坏数据进行报警，由人工进行维护。也可以自动修改、维护。
通过运行发现，影响负荷预测准确率的因素有以下几点：随即负荷(一些特殊的用户如钢厂和一些比较大的用户)生产缺乏规律，使得生产变化情况无法事前掌握;气象突变和预报不准;电网负荷增长较快，往年历史数据的参考价值不大;远动数据精度对负荷预测有较大影响。
静海是天津有色金属深加工基地，电网中存在大量大量非线性、不对称及冲击性负荷，致使静海电网的负荷随机性很大，负荷预测的精度既要满足市调电网的要求，还要满足地调电网的要求。因此，地调网供负荷预测的难度很大。基于这些原因，PAS系统采用了程序预测与人工干预相结合的方法进行负荷预测，既可以在画面上直接选取一条较好的预报结果通过鼠标拖动曲线或上下平移曲线进行修改，也可以在数据库中对曲线分段乘系数进行人工修正，从而提高了准确性。
2.5短路电流计算
用来计算实时或研究方式下各种假想事故(各种短路和断线故障)的短路电流，调度员可在单线图上任意选择短路点(线路或结点)和短路类型，短路电流及各结点的电压输出也非常直观方便。三相短路电流计算是电力系统规划、设计、运行中必须进行的计算分析工作。目前三相短路电流超标问题已成为困扰国内许多电网运行的关键问题。然而，在进行三相短路电流计算时，各设计、运行和研究部门采用的计算方法各不相同，这就有可能造成短路电流计算结论的差异和短路电流超标判断的差异，以及短路电流限制措施的不同。
如果短路电流计算结果偏于保守，有可能造成不必要的投资浪费;若偏于乐观，则将给系统的安全稳定运行埋下灾难性的隐患。因而，在深入研究短路电流计算标准的基础上，比较了不同短路电流计算条件对短路电流计算结论的影响，以期能为电网短路电流的计算和限制提供更切合实际的方法和思路。整定计算人员以前使用一个离线的计算软件。在调试该软件时，利用离线计算结果与该软件进行比较，而现在在故障库中取出预先设定好的故障到故
障表中或直接在故障表中建立一个故障，使用当前的电网方式或设定预期的电网方式，点击“故障计算”，就可得到计算结果。而离线计算软件人机界面不友好，电网方式的设定不明了，自从有了该计算模块，给保护整定计算人员提供了极大的方便，提高了工作效率。
2.6 静态安全分析
静态安全分析包括预想事故分析和安全约束调度(constrained generation dispatch)两部分。所谓预想事故分析指的是针对预先设定的电力系统元件(如：线路、变压器、发电机、负荷和母线等)的故障及其组合，确定它们对电力系统安全运行产生的影响。预想事故分析的主要功能是：
1)按调度员的需要方便地设定预想故障;
2)快速区分各种故障对电力系统安全运行的危害程度;
3)准确分析严重故障后的系统状态，并能方便而直观展示结果。
静态安全分析软件着眼点是当前PAS的最大作用不在于实时处理电力系统事故，而在于预防事故。N-1静态安全分析中要注意元件过载情况、各枢纽点电压情况、电网的薄弱环节。某些元件开断后可能导致潮流计算不收敛，原因可能是元件开断导致局部孤立子系统或开断导致局部系统有功功率或无功功率平衡不好。前者是网络结构导致潮流计算不收敛;后者对系统的稳定性影响较大，应作进一步分析，找出原因，采取措施使潮流收敛。
如果由预想事故分析发现系统处于正常的不安全状态，那么下一个待解决的问题，就是要确定应当采取怎样的对策，才能使系统恢复到正常的安全状态。这就是属于所谓的安全性控制，也称安全约束调度。通过系统中可控变量的再安排来移去潜在的(即因预想事故而引起的)约束条件越限现象，通常称之为预防性再安排或预防性安排(简称预防控制)。当然，如果系统已经存在约束条件的越限现象，也可以通过可控变量的再安排，来使之恢复到安全状态。所以说，在预防性控制、安全校正和恢复控制中均要用到安全约束调度。
3 PAS高级应用软件系统性能指标

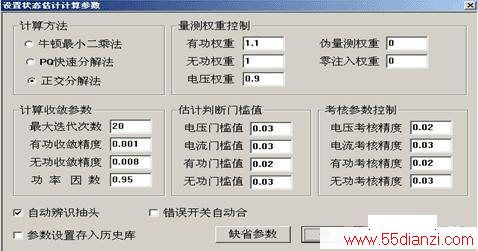

状态估计计算参数设置如图1所示：
图1：状态估计计算参数设置界面

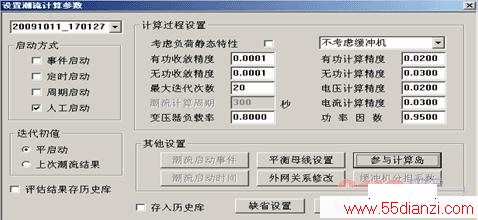

调度员潮流计算参数设置如图2所示：
图2：调度员潮流计算参数设置界面
4 结束语
本文介绍了电力系统高级应用软件PAS，针对静海电网目前建设和运行管理状况，论述了PAS网络拓扑、状态估计、调度员潮流、负荷预测、短路电流计算，静态安全分析功能。随着天津市调110kV调度权的下放，静海地调管理高电压大电网时代已经到来，地区电网结构日趋复杂，电网预测分析难度越来越大。PAS高级应用软件的应用，有利于自动化人员根据状态估计结果对自动化系统的薄弱环节进行监控和维护。PAS已成为我公司辅助调度运行人员实现运行方式分析、事故预演的重要工具， PAS的实际应用使静海调度从经验型向分析型转变，使调度的决策能做到安全性和经济性的统一，保证了电网的安全稳定运行。
参考文献：
【1】 姚建国，杨胜春，高宗和，杨志宏.电网调度自动化系统发展趋势展望.电力系统自动化，2007, 7, 31(13): 7-10
【2】 于涌.地区电网调度自动化EMS系统设计规划研究.华北电力大学工程硕士专业学位论文，2005,5:721
【3】 党向荣.调度自动化主站系统的研究与设计.四川大学工程硕士专业学位论文，2006, 4
李拥军(1967-)，男，天津市人，高级工程师，华北电力大学在读工程硕士，目前从事电力系统运行控制与管理工作。
谢广志(1981-)，男，天津市人，工程师，电力系统专业工学硕士。目前从事电力系统调度运行工作。
