图5是开关电源分别在轻载和重载的情况下，一次侧的峰值电流和MOSFET的驱动电压波形。由图可以看出，MOSFET的调整周期大约为22μs,即频率约为45kHz，占空比约为40%，满足设计要求。通过对比还可以看出，轻载时开关电源工作在不连续模式下，一次侧电流从零开始增加;重载时开关电源工作在连续模式下，一次侧电流未通过零点，有一定的起始值。

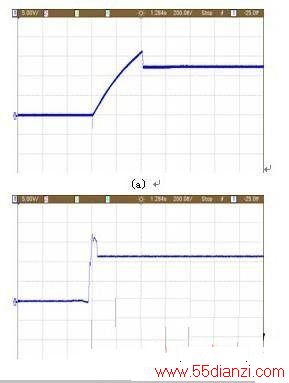

图4 传统和改进启动电路的启动电压波形比较图：(a)传统启动电路;(b)改进的启动电路

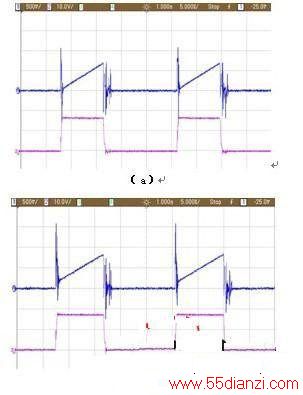

图5 不同负载下的初级电流和触发脉冲波形： (a)轻载;(b)重载
5 结论
本文采用电流型脉宽调制芯片UC3844B，设计了一种单端反激式多路隔离输出辅助电源系统，并对其启动电路进行了改进。实验结果表明，改进的启动电路启动时间明显缩短，大大减小了能量浪费，同时开关电源工作稳定，满足设计要求，具有一定实用性。
