图 5：生成的X0 文件（UCD3xxx）
图 6：生成的Hex 文件（UCD3xxx）
第二条命令中：输入待转文件是FB_48V_HS.x0，输出文件是FB_48V_HS.hex，计算程序闪存的校验位，同时输出程序和数据闪存内容，格式是intel 十六进制。
4 基于UCD3xxx 进一步了解X0 和Hex 文件格式
为了进一步了解X0 和Hex 格式，下面通过UCD3xxx 硬开关全桥评估板软件来看一下具体生成的X0和Hex 文件，如图5 和图6 所示。
图5 的第一列统一是百分号开始；下面两列（一个字节）表示的是每一行除百分号外的字符长度，每行最多字符数是0x4E（78）；然后一列表示后面数据类型，除最后一行是8（结束）外，其它都是6（数据）；再有两列是整行的校验；地址占9 列，以8 开始，后面4 个字节代表实际地址；地址后面就都是数据了。从图中可以看出，X0 文件的程序闪存的地址都是从0 开始的，而且也没有整个程序闪存的校验。TI 烧写软件和工具主要使用X0 格式的文件，烧写软件自己会计算程序闪存的校验和，然后写到最后4 个字节，所以X0 不需要计算整个程序闪存的校验和。

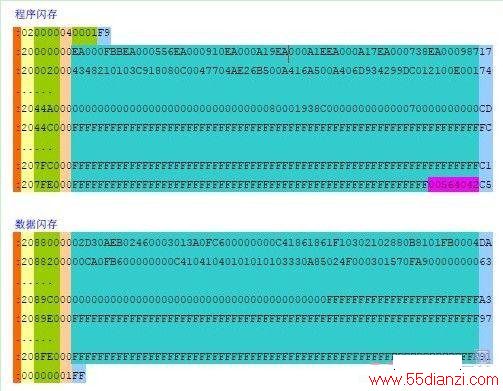

图6 的第一列都是冒号；后面依次一个字节指的是整行所含数据的字节数；两个字节是偏置地址；一个字节是指的记录类型；然后是字节数不等的数据。最后一个字节是每一行的校验。图6 的第一行指定扩展地址，为0x0001；最后一行标志文件结束。另外，在程序闪存最后4 个字节（粉红色区域）就是整个程序闪存的校验和。如果这个校验和不对，程序就不会跳到程序闪存中执行。
5 小结
如果使用TI 提供的烧写软件（GUI）和工具（USB 适配器）烧写的话，只需要格式为X0 的文件；如果使用第三方烧写器在生产线烧写，那么就会需要Hex 格式文件。可以根据本文的介绍来生成所需的X0或者Hex 文件。
