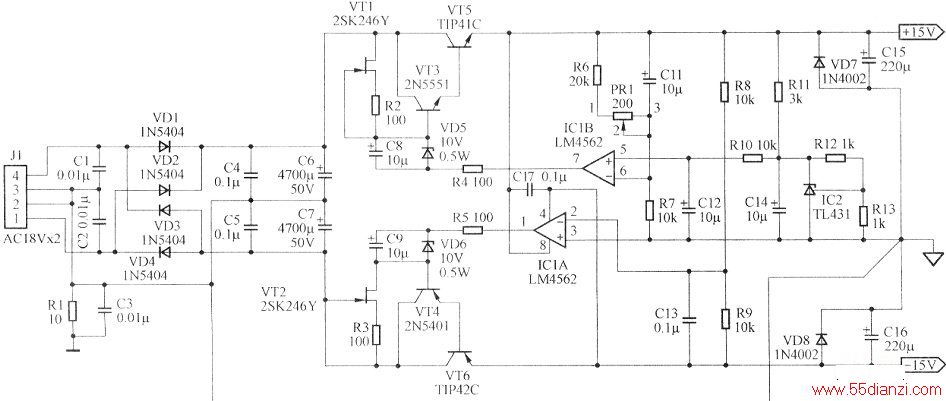

LM4562不仅可以直接用于音频信号处理电路，而且还可以组成音响专用稳压电源，代替三端稳压集成电路为音频电路供电，具体电路如上图所示。这是一套完整的交流整流滤波和稳压电路，输出电压+15/-l5V，最大输出电流1A，恰好可以作为以上例举的各个电路的直流电源使用。LM4562在此的角色是误差放大器，两路运放分别负责正负端电源的误差放大任务。由一个精密电压基准源TL431产生的参考电压供给运放B作为误差比较的基准信号，运放B负责将取自稳压输出端经分压后的取样电压与此基准进行比较，得到的误差信号经运放B放大后控制电压调整管VT5输出稳压后的直流正电压。同样地，运放A负责将正负输出电压平均所得的地线电压与真正的地电平进行比较放大，控制调整管VT6输出对称的负电源。其实运放A的目的在于平衡正负电压的差值，即控制负电压服随正电压的变化而相应地变化，因此这种工作方式也称为“跟踪式”稳压电源。这种电源的优势在于利用了高性能运放LM4562做误差放大，提高了稳压电源对高频杂波的抑制能力。同时采用精密电压基准源可以提高电源的稳压精度和温度稳定性，这是普通的三端稳压IC无法比拟的。另外跟踪式电源输出的直流电压可以保持严格对称，即便是在通断电源的瞬间仍然能够保持正负电源同步升降，此特点对于音响信号电路的优势非常突出，可以大大减弱音响通电或断电瞬间所发出的冲击声。
对于LM4562还有很多适合应用的场合，本文不一一列举了。对于上述应用电路值得说明的是：任何有源器件尤其是高增益的运放器件，使用时要妥善处理好电源线路。虽然运放的工作电流不大，但最好使用比较宽的电源走线，并且一定要在距离运放电源引脚尽可能近的地方安放电源退耦电容。这点对于像LM4562这样的高增益运放来讲十分重要，具体做法如图8所示。退耦电容分为两组，分别对应正、负电源，每组由一大一小两个电容并联组成。大的电容可以使用铝电解电容或固体钽电解电容，容量从1μF到100μF视负载电流大小情况而定。小的电容可以使用独石电容或塑料薄膜电容，容量从0.01μF到0.1μF之间均可。注意并联后的退耦电容要直接连在运放电源引脚与运放输出对应的负载接地点之间。多个运放组合应用时最好不要共用退耦电容，尽量保持每个运放器件能够独享自己专用的退耦电容。在前文举例的电路图中出于方便起见省略了这些退耦电容，但是在实际应用当中是必不可少的，此点请读者格外留意。
