基于PSpice的升压型开关稳压电源设计与仿真

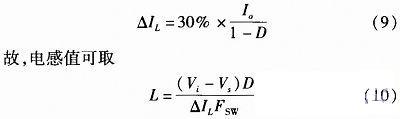

    其中，Vs为为开关管导通时漏极电位。假定电路在额定输出时，电感纹波电流为平均电流的30％，即

    综合考虑，电感可取50～150μH。
    (2)其它元件参数选择。
    为得到300 kHz的工作频率，选择RT电阻为27 kΩ，CT为220 pF。UC2843内部脚2为误差放大器的反向输入端，正向输入基准为2．5 V，可知输出电压为Vo=2．5(1+R1／R2)，由此可确定输出取样电阻R1和R2值分别8．7 kΩ和1 kΩ。开关管，由于工作在大电流状态，且频率为300 kHz。应选择Rds小的功率开关MOS管。输出二极管应选择快恢复二极管以保证开关的正常工作。输出电容是一个重要的储能元件，所以应选用100μF及以上的电解电容，其余元件参数如图6所示。为防止次谐波振荡，特加入了由Q1组成的斜坡补偿电路。
3．2 电路模拟仿真

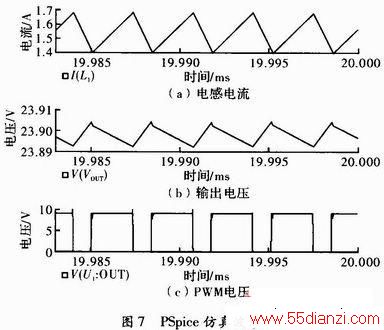

    运行PSpICe仿真，得到如图7所示波形。在9 V输入电压下，输出电压23．899 V，电压纹波11 mV，电感电流1．545 9 A，纹波271 mA，占空比75％。由于加入了斜坡补偿，所以并没有出现次谐波振荡，即占空比时大时小的现象。电源效率为70％。电路元件参数的具体选择，可参考仿真结果，查看每个元件的电流和耗散功率加以确定。

　　4 结束语

　　借助PSpice仿真软件，设计了一款常用的12～24 V升压型开关稳压电源电路。整个电路调试容易，工作稳定、可靠性高、成本低。另外，可根据具体的电路指标要求，对电路进行灵活控制、变动，设计出其他的应用电路。
