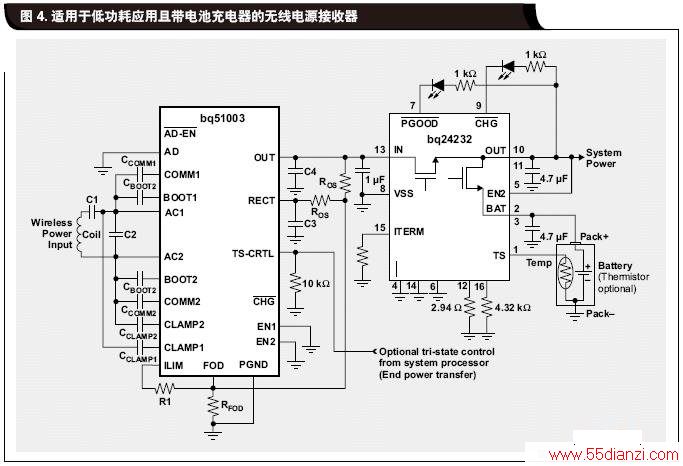

正如前文所提到的那样，bq51003(以及 bq51013B 等其它恒压输出接收器)能够与一个二级 IC 串接，为锂离子电池调整和管理充电电流。这类电池需要精确的恒流/恒压充电控制配置文件，其可使用 bq24232 等器件实施(图 4)。对于低功耗应用来说，简单的低成本线性充电器通常是最佳选择。选择充电器器件的关键在于检验其是否能够通过控制低充电电流等级来满足可佩戴设备中使用的小型电池应用需求。bq24232 可在需要时将恒定电流等级调低至 25mA，该器件已经在支持各种小型电池的应用中实施。如欲了解有关锂离子电池所需充电控制功能的更多详情，敬请参阅 bq24232 的产品说明书。
低功耗发送器
对于典型的 5W 应用而言，有众多符合 Qi 标准且功能丰富多样的发送器类型可供选择。bq50xxx 系列可支持 5W 或更大的接收器输出功率。bq500211 对于低功耗应用而言是个理想的入门器件。标准 EVM 套件配套提供一个 5V 输入 A11 型的发送器线圈。但是，正如上文所述，对于低功耗可佩戴应用，可使用较小型组件替换该线圈。这一单元的工作电源既可选择使用USB 端口也可选用低功耗 5V 适配器。发送器设计可以选择小型化和低成本化。

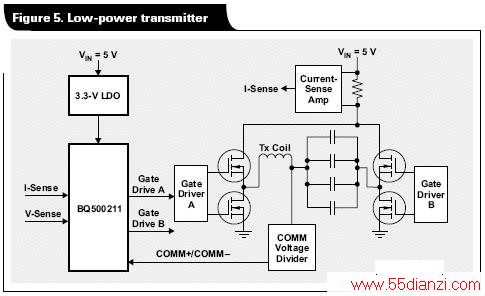

bq500211Qi 发送器控制器具有输入功率限制选项-。发送器的输入电流可限制在 500mA，这可实现通过USB 端口或小型适配器供电。这对电流需求很低的低功耗接收器而言非常适用。图 5 所示为范例方框图。输入电流用跨接的电阻器感应，并通过电流感应放大器放大。电源部分使用带集成型驱动器的功率级-MOSFET 。不过，也可以使用独立的驱动器和低损耗MOSFET 设计方案来降低成本。如前文所述，在输出较低功率时，FOB 保护功能为可选项。图示的电路没有实施 FOD 特性。此外，为了简化和降低成本，图 5 所示的设计也没有显示供低功耗待机模式使用的可选电路。如欲了解有关该设计的更多详情，敬请参阅参考资料 4。
结论
我们现在可通过使用现有的现成器件，在低功耗可佩戴设计中实施无线电感充电。设计电源范围在 500 至1500mW 之间的有效解决方案，重点是优化磁性组件，具体是指使用更小尺寸的接收器线圈与相应尺寸的发送器线圈匹配，以保持最佳耦合因数。同样重要的是使用 bq500211 发送器和 bq51003 低功耗接收器进行适当的外部电路修改，以便最大限度地降低系统损耗。
