西门子的触摸屏用MPI口进行OS更新或程序的上传下载,速度都太慢了,要两三个小时,是否以通过以太网进行更新?那通信电缆是怎么制作的呢?
答：首先,您用什么屏？是否带有以太网功能（是否有网线接口）？ 有，才能用以太网下载更新。
下载方法2种：
1、电脑跟屏幕直接连接 （特殊接法网线）
电缆采用交叉打法：
一头 绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
另一头 橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

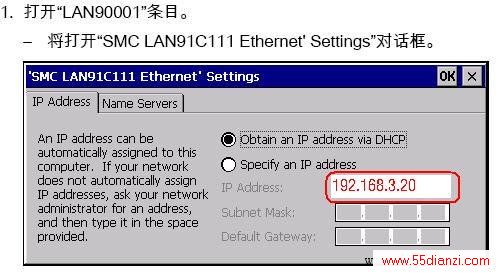

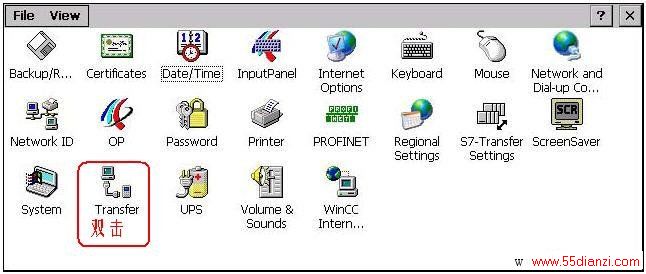

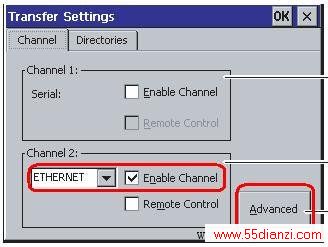

先将屏幕下载选择改成以太网下载Ethernet ，并把屏幕的IP地址设成电脑的号段一样
如：电脑192.168.3.10 屏幕192.168.3.20

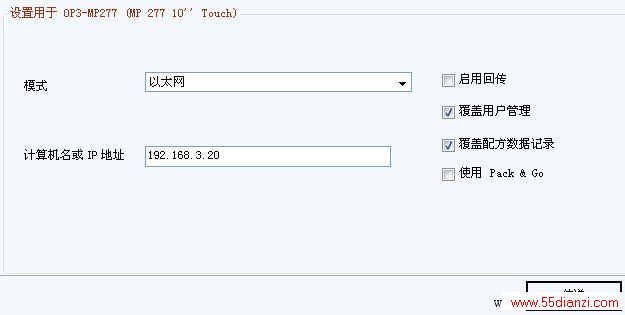

然后wincc filxible 2008 下载模式选择为以太网（Ethernet） 地址输入192.168.3.20
点击传送即可！
2、电脑通过路由器再跟屏幕连接（常用接法网线）
如果手头有路由器和2跟直连打法网线（两头颜色对应，一般局域网用网线）
电缆采用交叉打法：
两头都是 橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
先将屏幕下载选择改成以太网下载Ethernet ，并把屏幕的IP地址设成跟路由器、电脑的号段一样
如：路由器192.168.3.1 电脑192.168.3.10 屏幕192.168.3.20
然后wincc filxible 2008 下载模式选择为以太网（Ethernet） 地址输入192.168.3.20
点击传送即可！
我经常用无线路由加一根网线下载。
