在现代便携式智能仪器或手持设备中,中文人机界面成为一种事实上的行业标准。能显示汉字的图形点阵液晶和可输入数字的小键盘已成为智能设备必不可少的组成部分。同时作为便携式设备基本要求的低功耗特性也贯穿于中文人机界面的设计始终。
这种低功耗中文人机交互界面需要设计者在选取MCU和具体元器件上有特殊考虑。微功耗、小体积应作为选择相关器件的首要要求。
设计中,笔者采用MSP430F149单片机作为系统的MCU,通过选择合适的液晶显示模块在3V电平构建了一个低功耗的中文人机界面。此中文人机界面构成了微功耗数据采集系统的重要组成部分。
一、MSP430系列FLASH型单片机的微功耗特点
德州仪器公司（TI）推出的MSP430F14x系列是超低功耗Flash型16位RISC指令集单片机。它采用"冯-纽曼"结构,RAM、ROM和全部外围模块都位于同一个地址空间内。其具有丰富的片内外围,性价比极高。
MSP430F14x系列是TI的MSP430F1x系列（FLASH存储器型）单片机中功能最强大的子系列。F14x具有更大的程序和数据存储区、更多的外围模块,其片内甚至还包括一个硬件乘法器。同时F14x系列单片机开发工具简便,固化于FLASH存储器内的程序易于在线升级和调试,非常适合于开发消费类便携式电子产品。
MSP430F14x单片机集中体现了现代单片机先进的低功耗设计理念。其设计结构完全以系统低功耗运行为核心。
这种低功耗结构具体体现在以下四点:
（1）高集成度的完全单片化设计。
将很多外围模块集成到了MCU芯片中,增大硬件冗余。内部以低功耗、低电压的原则设计,这样系统不仅功能强、性能可靠、成本降低,而且便于进一步微型化和便携化。
（2）内部电路可选择性工作。
F14x单片机可以通过特殊功能寄存器选择使用不同的功能电路,即依靠软件选择其中不同的外围功能模块,对于不使用的模块使其停止工作,以减少无效功耗。
（3）具有高速和低速两套时钟。
系统运行频率越高,电源功耗就会相应增大。为更好地降低功耗,F14x单片机可采用三套独立的时钟源:高速的主时钟、低频时钟（如32.768kHz）以及DCO片内时钟。可在满足功能需要的情况下按一定比例降低MCU主时钟频率,以降低电源功耗。在不需要高速运行的情况下,可选用副时钟低速运行,进一步降低功耗。通过软件对特殊功能寄存器赋值可改变CPU的时钟频率,或进行主时钟和副时钟切换。
（4）具有多种节能工作模式。

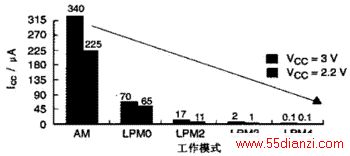

F14x单片机具有五种节能模式:LPM0、LPM1、LPM2、LPM3、LPM4。这五种模式为其功耗管理提供了极好的性能保证。图1显示了活动状态（AM）与各种节能模式下消耗的实际工作电流大小。
由于MSP430F14x系列是专为超低功耗的便携式应用开发的。利用先进的集成电路技术和生产工艺,其功耗已经跨越了毫安级,真正进军到了微安级。
不仅如此,F14x的软件结构也针对低功耗而设计。如从备用模式唤醒MCU仅需6μS。其中断和子程序调用无层次限制,这种丰富的中断能力减少了系统查询的需要,可以方便地设计出中断程序结构的控制程序。
利用F14x系列单片机,可以方便地构建一个低电压的工作平台。通过各功能模块的智能运行管理和MCU的节能模式相结合,可以解决运行速度、数据流量与低功耗设计的矛盾,将各功能模块的电流消耗降至最低状态,限制活动状态至最低要求。经过这样优化,可以实现单片机的极低功耗。如在1MHz工作频率下,F14x只消耗0.1～400μA电流（1.8～3.6V供电）,如1.8V供电时,执行时仅消耗160uA的电流,备用时0.1uA,这时RAM中的数据还能有效保持。
概括来说,MSP430F14x单片机具有极低的功耗、强大的处理能力、丰富的片上外围模块,方便高效的开发方式。
本系统采用的MSP430F149单片机,是F14x系列中功能最强大的一款。它具有一个硬件乘法器、6个I/O端口（每个有8个I/O口）、1个精确的模拟比较器、2个具有捕捉/比较寄存器的定时器、8路12位A/D转换器、片内看门狗定时器、2个串行通信接口和60KB的FlashROM,2KB RAM。
F149还具有强大的扩展功能,其具有48个I/O引脚,每个I/O口分别对应输入、输出、功能选择、中断等多个寄存器,使得功能口和通用I/O口可以复用,大大增强了端口功能和灵活性,提高了对外围设备的开发能力。
MSP430F149的以上特点,使其非常适合于构成一个全功能的便携式单片机应用系统。
二、液晶显示模块与接口电路
图形点阵式液晶可显示用户自定义的任意符号和图形,并可卷动显示,它作为便携式单片机系统人机交互界面的重要组成部分被广泛应用于实时检测和显示的仪器仪表中。支持汉字显示的图形点阵液晶在现代单片机应用系统中是一种十分常用的显示设备,汉字BP机、手机上的显示屏就是图形点阵液晶。它与行列式小键盘组成了现代单片机应用系统中最常用的人机交互界面。
采用图形点阵式液晶显示较之其它显示方式主要有以下优点:
（1）工作电压低、功耗极低。工作电压3～5V,工作电流≤10uA／cm2,特别适用于便携式的仪器仪表中。
（2）液晶显示属被动显示,受外界光线干扰小。
（3）图形点阵式液晶可显示的信息量大,分辨率高。
（4）不产生电磁干扰。
（5）可靠性高。使用寿命长。

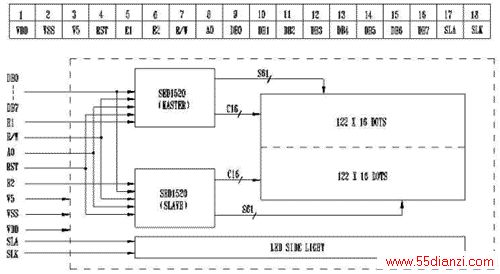

在设计中,笔者采用了信利（TRULY）公司的MG-12232液晶显示模块。MG-12232模块供电电压的典型值为3V,工作电流的典型值为0.3mA,很适合本系统3V电平的低功耗环境。其可显示范围为122×32点阵,即能实现所谓的"双排汉显"。MG-12232采用的控制器是两片SED1520,一片SED1520控制器可以驱动16行×80列。SED1520控制器可以在3V逻辑下正常工作,因而避免了与MSP430单片机逻辑电平不匹配的问题。其具体结构框图见图2。
SED1520控制器作为液晶显示屏与MCU的接口,它直接驱动MG-12232液晶,控制字符、汉字以及图形的显示。由于MSP430F149具有48个I/O引脚,借助SED1520,可以直接利用MSP430的I/O口模拟液晶的读写和控制时序。使得MCU对液晶的操作实际上变为MCU对液晶显示控制器SED1520的操作,因而接口电路的的硬件连接和软件编程都简单了很多。
图2中"V5"引脚提供MG-12232液晶的对比度电压,可以通过一个-12V电压发生电路（如MAX765）产生,经一个100K电位器分压后即可使用。
MCU可以通过SED1520的一些控制引脚和13条常用指令来访问液晶显示模块。如"RST"用于重启动SED1520,"E1"和"E2"分别用于使能两片SED1520。"R/W"控制对SED1520的读或写。"A0"决定此次操作是指令读写还是数据读写。
一个SED1520显示控制器能控制80×16点阵液晶的显示,其显示RAM共16行,分2页,每页8行,每一页的数据寄存器分别对应液晶屏幕上的8行点。当设置了页地址和列地址后就确定了显示RAM中的唯一单元。屏幕上的每一列对应一个显示RAM的字节内容,且每列最下面一位为MSB,最上面一位为LSB,即该RAM单元字节数据由低位到高位的各个数据位对应于显示屏上某一列的由高到低的8个数据位。对显示RAM的一个字节单元赋值就是对当前列的8行（一页）像素点是否显示进行控制。

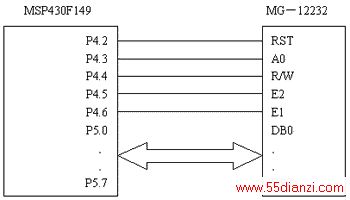

如图3,MSP430F149单片机的P5口用作与液晶显示模块通信的数据口。
MG-12232显示模块有多个型号,不同型号都采用相同的SED1520控制器,操作及使用方法完全相同,只是尺寸不同。常用的如MG-12232-5（76×29.1×5.7mm）、MG-12232-6（45.05×22.32×6.3mm）、MG-12232-7（84×44×10mm）等,可以分别用在大小不同的便携式仪器或设备上。
